Nội dung dạng text:
`
Dạng 5: Đồ thị hiệu điện thế

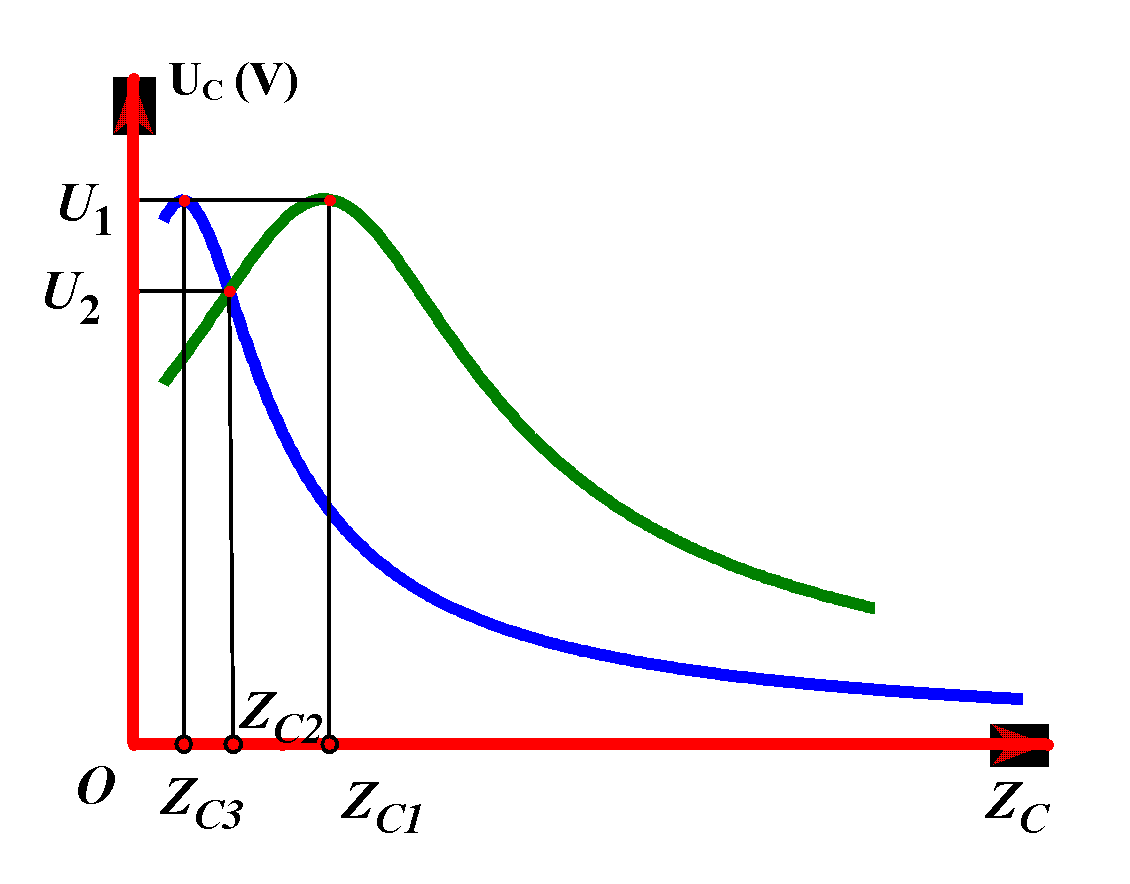

Đặt vào hai đầu đoạn mạch RLC một điện áp xoay chiều u =U0cos(ωt) V, với U0 không đổi và ω thay đổi được. Đồ thị biên biểu diễn sự phụ thuộc của điện áp hiệu dụng trên tụ điện, cuộn cảm thuần theo ωđược cho như hình vẽ. Tại ω = a rad/s. Kết luận nào sau đây là sai?
A.Điện áp hiệu dụng trên hai đầu điện trở là cực đại.
B.Dòng điện hiệu dụng trong mạch cực đại.
C.Điện áp hai đầu đoạn mạch cùng pha với dòng điện.
D.Điện áp hiệu dụng trên hai đầu mạch cực đại.
Hướng giải:
Tại điểm giao của hai đồ thị thì UL = UC→ Mạch đang cộng hưởng
⇒ Đáp án sai là D
Đặt điện áp u = U0cos2πft (U0 không đổi, f thay đổi được) vào hai đầu đoạn mạch mắc nối tiếp theo thứ tự gồm cuộn cảm thuần L, điện trở R và tụ điện C. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên L và trên C theo giá trị f. Tần số cộng hưởng của mạch là
A.120 Hz B.100 Hz
C.144 Hz D.122 Hz
Hướng giải:
Ứng với fC = 100 Hz thì UCmax và fL = 144 Hz thì ULmax
Khi đó fch = fR = fC.fL = 120 Hz cũng chính là tần số để URmax☞ A
Cho đoạn mạch RLC mắc nối tiếp (cuộn cảm thuần). Đặt vào hai đầu đoạn mạch một điện áp xoay chiều u = U2cos(ωt) V, với U không đổi và ω thay đổi được. Đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng hai đầu đoạn mạch chứa tụ điện và điện áp hiệu dụng hai đầu đoạn mạch chứa cuộn cảm vào ω như hình vẽ. Tỉ số giữa điện áp hiệu dụng cực đại trên đoạn mạch chứa cuộn cảm và điện áp hiệu dụng hai đầu đoạn mạch gần nhất giá trị nào sau đây?
A.1,2. B.1,02.
C.1,03. D.1,4
Hướng giải:
Từ đồ thị ta thấy ωR = 2ωC
Áp dụng công thức ULmax=U1-n-2→ULmaxU=11-n-2 = 1,03 Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án C

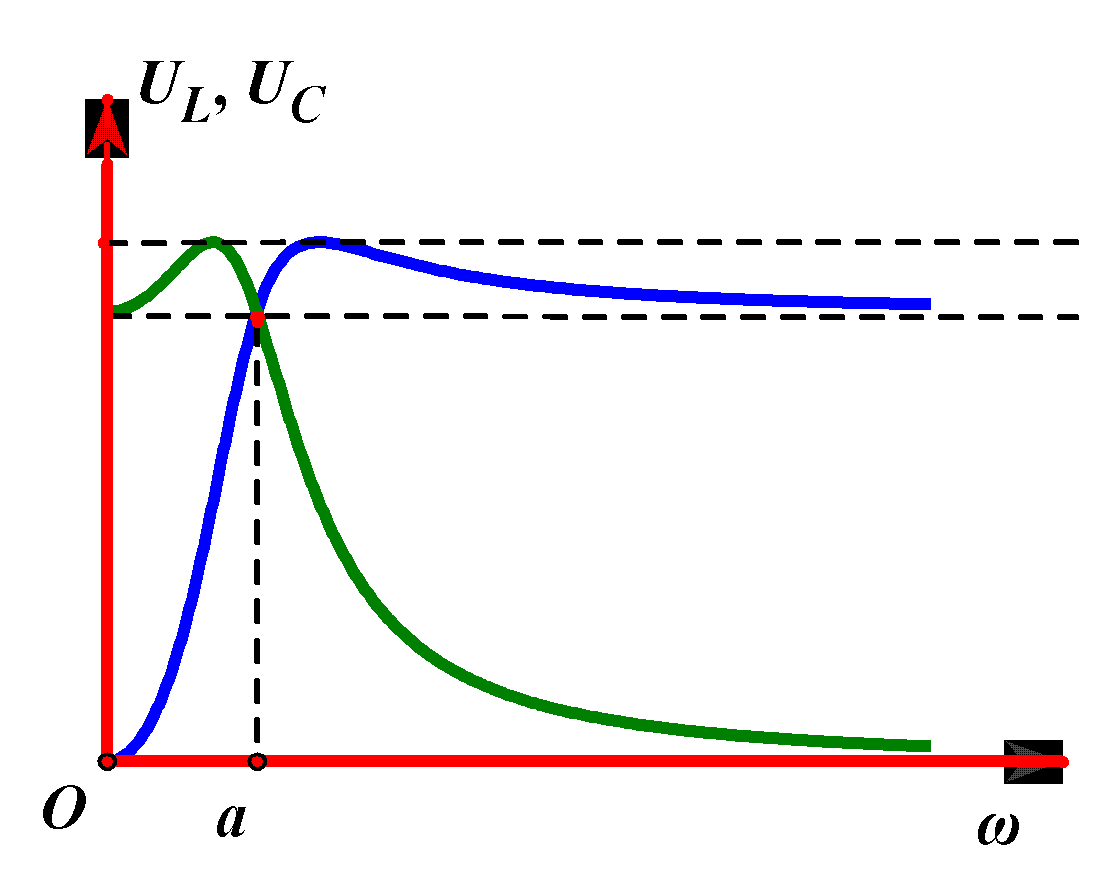

Đặt điện áp u = U0cosωt V (U0 không đổi, nhưng ω thay đổi) vào hai đầu đoạn mạch nối tiếp gồm cuộn dây thuần có độ tự cảm L, tụ điện có điện dung C và điện trở thuần R = 173 Ω. Hình vẽ là đồ thị phụ thuộc tần số góc của điện áp hiệu dụng trên cuộn cảm và điện áp hiệu dụng trên tụ. Giá trị của L gần giá trị nào nhất sau đây?
A.2 H B.1 H
C.12π H D.32π H
Hướng giải:
Từ đồ thị ta thấy ωL = 4ωC→ n = LC = 4 và ωR = 100π rad/s = 1LC
Mà n-1= 1 - CR22L = 1 - LCR22L2= 1 - R22L2
→ L = 2 H ≈ 1,4 Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án D

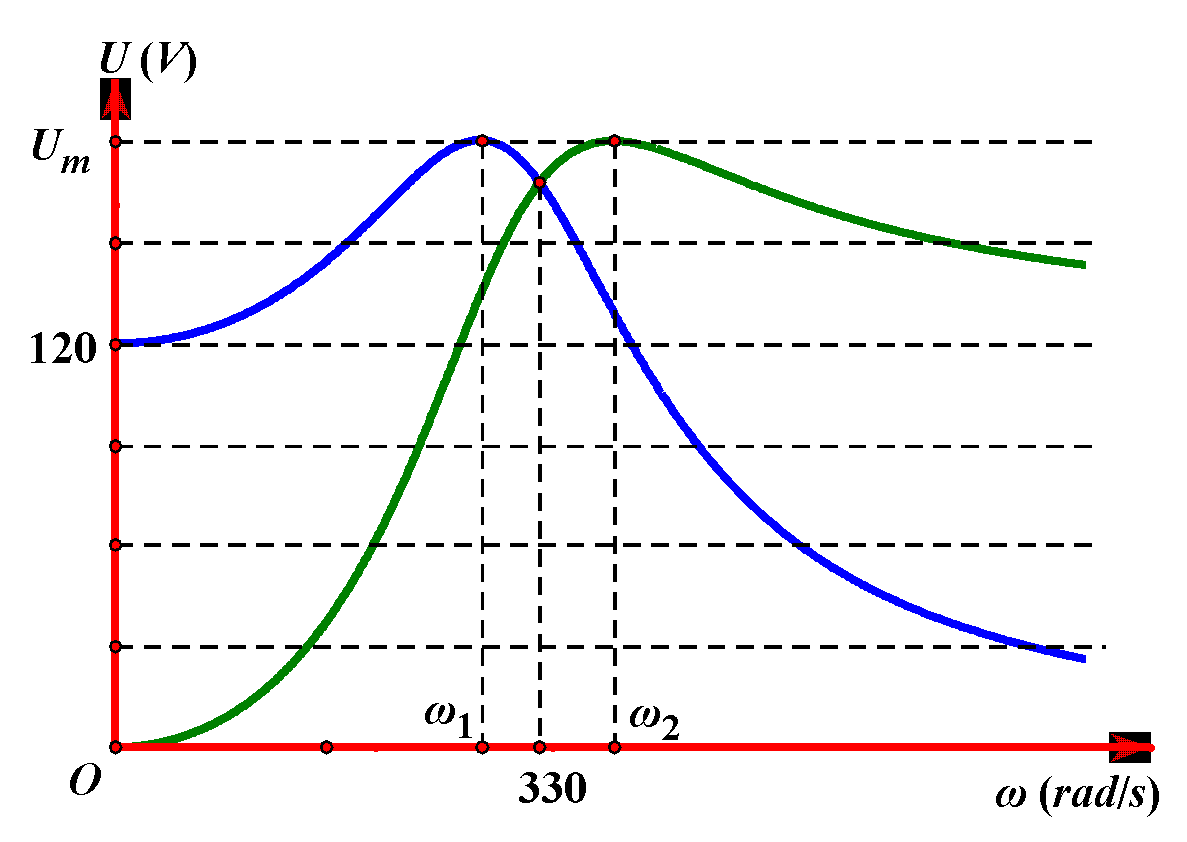

Đặt điện áp u = U2cosωt (V) (U không đổi, ω thay đổi được) vào hai đầu đoạn mạch. Hình vẽ là đồ thị phụ thuộc ω của điện áp hiệu dụng trên cuộn cảm và điện áp hiệu dụng trên tụ điện. Khi ω = ωC thì điện áp hai đầu tụ đạt cực đại là Um = kU. Giá trị của k gần giá trị nào nhất sau đây?
A.1,5 B.1,6
C.1,7 D.1,4
Hướng giải:
Khi ω = 0 thì UC = U ~ 5 ô trên UX
Khi ω = ωC thì UCmax ~ 7,5 ô trên UX
→ k = UmU = 1,5 Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án A
Đặt điện áp xoay chiều có giá trị hiệu dụng U không đổi nhưng tần số f thay đổi được vào hai đầu đoạn mạch gồm điện trở R, cuộn dây thuần cảm có độ tự cảm L và tụ có điện dung C mắc nối tiếp. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên L và điện áp hiệu dụng trên C theo giá trị tần số f. Biết y - x = 75(Hz). Giá trị fR để điện áp hiệu dụng trên R cực đại gần nhất với giá trị nào sau đây? (Um = 415U)
A.40 Hz B.50 Hz C.60 Hz D.30 Hz
Hướng giải:
Trên đồ thị suy ra fC = x; fL = y
Ta có: fC.fL = fR2→ x.y = fR2 mà y – x = 75 → x(x + 75) = fR2 (*)
Theo giả thuyết Um = 4U15 (1)
Áp dụng công thức UCmax= ULmax = Um = U1-n-2 (2)
Từ (1) và (2) →1615=11-1n2→ n = 4
Với x = fC = fRn = 12fR thay vào (*) →fR2fR2+75 = fR2→ fR = 50 Hz Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án B
Đặt điện áp xoay chiều có giá trị hiệu dụng U và tần số f không đổi vào hai đầu đoạn mạch AB mắc nối tiếp theo thứ tự gồm cuộn cảm thuần có cảm kháng ZL, điện trở R và tụ điện có dung kháng ZC thay đổi được. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên C và hệ số công suất cosφ của đoạn mạch AB theo ZC. Giá trị của U gần nhất với giá trị nào sau đây?
A.0,88 V B.1,1 V
C.0,95 V D.1,2 V
Hướng giải:
Theo công thức giải nhanh thì UCmax = Usin|0| hay UCmax = U1-0
Thay số ta được 1,2 = U1-0,62→ U = 0,96 V Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án C
Đặt điện áp xoay chiều có giá trị hiệu dụng U và tần số f không đổi vào hai đầu đoạn mạch AB mắc nối tiếp theo thứ tự gồm cuộn cảm thuần có cảm kháng ZL, điện trở R và tụ điện có dung kháng ZC thay đổi được. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên C và hệ số công suất cosφ của đoạn mạch AB theo ZC. Giá trị của ZL gần nhất với giá trị nào sau đây?
A.50 Ω B.26 Ω
C.44 Ω D.32 Ω
Hướng giải:
Khi C thay đổi để UCmax thì UCmax = U1-ZLZC; mặt khác UCmax = Usin|φ|
→1-ZLZC = - sinφ ⇔ 1 - ZLZC = sin2φ → ZL = ZC.cos2φ = 100.(0,6)2 = 36 Ω Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án D
Đặt điện áp u = U0cosωt (U0, ω không đổi) vào đoạn mạch mắc nối tiếp gồm điện trở R, tụ điện có điện dung C và cuộn cảm thuần có độ tự cảm L thay đổi. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng UL giữa hai đầu cuộn cảm và hệ số công suất cosφ của đoạn mạch theo giá trị của độ tự cảm L. Giá trị của U0 gần nhất với giá trị nào sau đây?
A.240 V. B.165 V.
C.220 V. D.185 V.
Hướng giải:
Từ đồ thị ta thấy:
+ Khi L = 0 thì cosφ0 = RR2+ZC2 = 0,6 (1)
+ ULmax = UR.R2+ZC2 = Ucos0 = 200 V
→ U = 200.0,6 = 120 V
→ U0 = U2 = 169,7 V Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án B

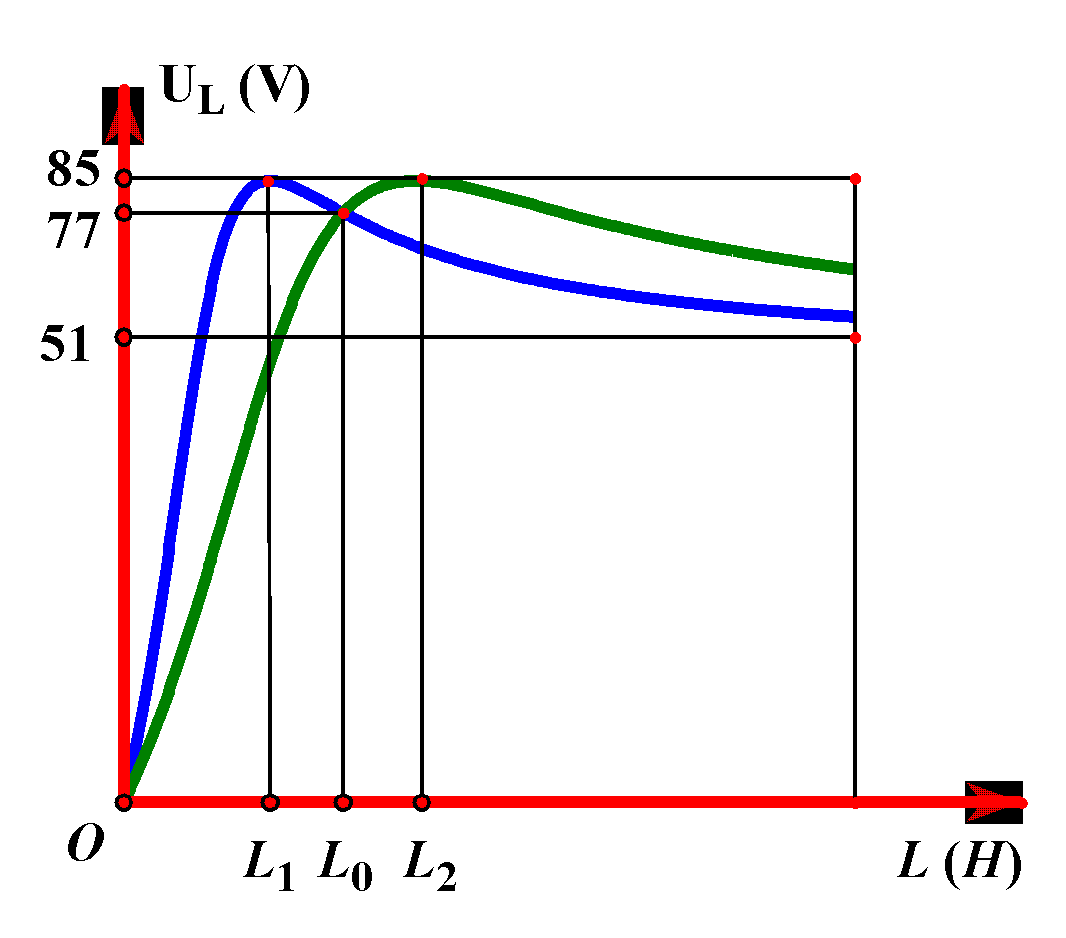

Đoạn mạch X nối tiếp gồm điện trở R = 40 Ω, cuộn dây có độ tự cảm LX, có điện trở r = 10 Ω và tụ điện có điện dung CX thay đổi được. Đoạn mạch Y nối tiếp gồm điện trở RY, cuộn cảm thuần có độ tự cảm LY và tụ điện có điện dung CY thay đổi được. Lần lượt đặt điện áp u = 1002cos100πt V vào hai đầu đoạn mạch X và Y. Trên hình vẽ là đồ thị phụ thuộc dung kháng của điện áp hiệu dụng trên các tụ. Biết C3 = 1,25C1, 2ZC2 –ZC3 = 125 Ω, U1> 150 V. Giá trị U1 – U2 gần giá trị nào nhất sau đây?
A.7,36 V B.4,56 V C.5,32 V D.6,23 V
Hướng giải:
Từ UCmax = U1-ZLZC=U1+ZLR2 UCXmax=UCYmax → {ZLXZC1=ZLYZC3 ZLXRX=ZLYRY=a
Với ZC1 = 0,8ZC3; RX = 50 Ω →ZLX = 50a; ZLY = 40a và ZC3 = RY2+ZLY2ZLY = 40a+1a
* Tại vị trí hai đồ thị cắt nhau: RX2+ZLX-ZC22=RY2+ZLY-ZC2⇒ ZC2 = 45a+1a
Mà 2ZC2 – ZC3 = 125 ⇒ 2.45a+1a - 40a+1a = 125 ⇒[a=2 a=0,5 (loại)
⇒{ZC2=112,5 Ω ZLX=100 Ω ⇒{U1=1001+22 U2=100.112,5502+100-112,52 ⇒ U1 – U2 = 5,32 V Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án C
{Bí quyết luyện thi THPT QG 2107 Tập 4 – Chu Văn Biên – trang 415}
Lần lượt đặt điện áp u = U2cos100πt V (U và ω không đổi) vào hai đầu đoạn mạch X và hai đầu đoạn mạch Y. Đoạn mạch X chứa các phần tử: điện trở thuần RX, tụ điện có điện dung CX và cuộn dây có độ tự cảm LX thay đổi được. Đoạn mạch Y chứa các phần tử: điện trở thuần RY, tụ điện có điện dung CY và cuộn cảm thuần có độ tự cảm LY thay đổi được. Hình vẽ biểu diễn sự phụ thuộc điện áp hiệu dụng trên LX theo LX và trên LY theo LY. Sau đó đặt điện áp nói trên nào hai đầu đoạn mạch AB chứa X nối tiếp Y. Cố định LX = L1, thay đổi LY để điện áp hiệu dụng trên LY cực đại. Giá trị cực đại đó gần giá trị nào nhất sau đây?
A.60 V B.70 V C.80 V D.90 V
Hướng giải:
Từ đồ thị tính ra U = 51 V
Sử dụng kết quả: ULmax= UR2+ZC2R và ZL = R2+ZC2ZC
Tại L1: {85=51RX2+ZCX2RXZCX=43RX ZL1=RX2+ZCX2ZCX=2512RX
Tại L2: {85=51RY2+ZCY2RXZCY=43RY ZL2=RY2+ZCY2ZCY=2512RY ZL2>ZL1→ RY> RX
Tại L0: UL0 = U.ZL0R2+ZL0-ZC2⇔ 77 = 51.ZL0R2+ZL0-43R2⇒[RX=2477ZL0 RY=12481925ZL0
⇒ RY = 2,08RX; ZCY = 2087RX
* Khi X nối tiếp với Y:
R = RX + RY = 3,08RX; ZC = ZCX + ZCY = 30875RX; ZL = ZLY + 2512RX
Từ ULY = U.ZLYR2+ZL-ZC2 = 51.ZLY3,082R2+ZLY-607300RX2 ZLY=xRX→
→ULY = 513,082+x-6073002 = 51122,58.1x2+607150.1x+1≤ 61,02 Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án A
{Bí quyết luyện thi THPT QG 2107 Tập 4 – Chu Văn Biên – trang 416}

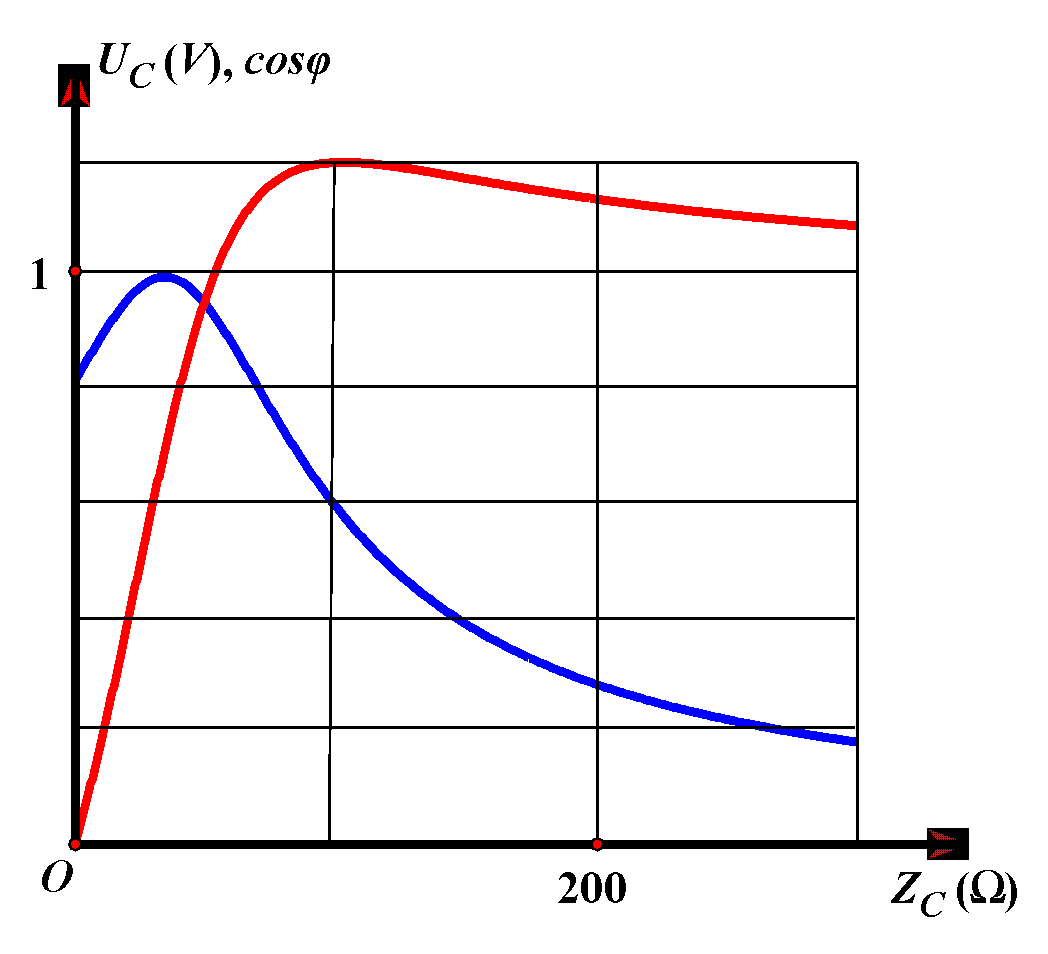

Đặt điện áp u = U2cos100πt V (U không đổi) vào hai đầu đoạn mạch AB mắc nối tiếp gồm điện trở thuần R, cuộn cảm thuần có độ tự cảm L và tụ điện có điện dung C thay đổi được. Đồ thị phụ thuộc C của điện áp hiệu dụng trên L và điện áp hiệu dụng trên C như hình vẽ. Công suất cực đại mà mạch tiêu thụ là
A.80 W B.100 W
C.120 W D.60 W
Hướng giải:
+ Từ UL = I.ZL = U.ZLR2+ZL-ZC2→{C=0→ZC= ∞→UL=0 ZC=ZLULmax=U.ZLR C= ∞→ZC=0→UL= U.ZLR2+ZL2
+ Từ UC = I.ZC = U.ZCR2+ZL-ZC2→{C=0→ZC= ∞→UC=U.=U ZCmax=R2+ZL2ZL→ UCmax=U.1+ZLR2 C= ∞→ZC=0→UC=0
Mà UCmax = 200; ULmax = 160 →ZLR=43⇒ U = 120 V
Khi C = 80 μF → ZC = 125 Ω thì UC = U hay ZC = Z = R2+ZL-ZC2
Với ZC = 125 Ω và ZL = 43R → R = 120 Ω ⇒ Pmax = U2R = 120 W Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án C
{Bí quyết luyện thi THPT QG 2107 Tập 4 – Chu Văn Biên – trang 417}
Cho mạch điện RLC ghép nối tiếp. Đặt vào 2 đầu đoạn mạch một hiệu điện thế xoay chiều có giá trị hiệu dụng không đổi và tần số góc ω thay đổi được.Điện áp hiệu dụng giữa hai đầu bản tụ điện C và hai đầu cuộn thuần cảm L được biểu diễn như hình vẽ. Khi ω =ω1 thì UCmax = Um. Giá trị Um gần giá trị nào nhất sau đây
A.172V B.174V
C.176V D.178V
Hướng giải:
Từ đồ thị ta được U = 120 V
Tại điểm giao của hai đồ thị: UL = UC = 160 V → cộng hưởng, khi đó UR = U = 120 V
Áp dụng công thức 1n2=1-CR22L=1-UR22ULUC=1-12022.1602=2332
Tiếp tục áp dụng công thức ULmax=UCmax=U1-1n2 = 172,6 V Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án A
Cho mạch điện xoay chiều gồm một điện trở thuần, một cuộn thuần cảm và một tụ điện mắc nối tiếp. Đặt vào hai đầu mạch một điện áp xoay chiều có giá trị hiệu dụng không đổi và tần số góc thay đổi được. Điện áp hiệu dụng giữa hai bản tụ điện và điện áp hiệu dụng giữa hai đầu cuộn cảm lần lượt là UC, UL phụ thuộc vào ω, chúng được biểu diễn bằng các đồ thị như hình vẽ, tương ứng với các đường UC, UL. Khi ω = ω1 thì UC đạt cực đại Um. Các giá trị Um và ω1 lần lượt là
A.1502 V; 3303 rad/s B.1003 V; 3303 rad/s
C.1003 V; 3302 rad/s D.1502 V; 3302 rad/s
Hướng giải:
Tại điểm cắt hai đồ thị UL = UC = UR = U = 150 V→ R = ZL = ZC
⇒ 1 - 1n = R2C2L=R22ZLZC=12⇒ n = 2 →{UCmax=U1-n-2=1003V C=02=3302 rad/s Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án C
{Bí quyết luyện thi THPT QG 2107 Tập 4 – Chu Văn Biên – trang 417}
Cho mạch điện xoay chiều gồm một điện trở thuần, một cuộn cảm thuần và một tụ điện mắc nối tiếp. Đặt vào hai đầu mạch điện áp xoay chiều có giá trị hiệu dụng không đổi và tần số f thay đổi được. Điện áp hiệu dụng giữa hai bản tụ điện và điện áp hiệu dụng hai đầu cuộn cảm lần lượt là UC, UL phụ thuộc vào f, chúng được biểu diễn bằng các đồ thị như hình vẽ bên, tương ứng với các đường UC, UL. Khi f = f1 thì UC đạt cực đại Um. Các giá trị Um và f1 lần lượt là
A.1203 V; 503 Hz B.1203 V; 50 Hz C.1203 V; 502 Hz D.1802 V; 252 Hz
Hướng giải:
{tương tự câu trên ta được đáp án C}
Cho mạch điện xoay chiều gồm một điện trở thuần, một cuộn cảm thuần và một tụ điện mắc nối tiếp. Đặt vào hai đầu mạch điện áp xoay chiều có giá trị hiệu dụng không đổi và tần số góc ω thay đổi được. Điện áp hiệu dụng giữa hai bản tụ điện và điện áp hiệu dụng hai đầu cuộn cảm lần lượt là UC, UL phụ thuộc vào ω, chúng được biểu diễn bằng các đồ thị như hình vẽ, tương ứng với các đường UC, UL. Khi ω = ω1 thì UC đạt cực đại Um và khi ω = ω2 thì UL đạt cực đại Um. Hệ số công suất của đoạn mạch khi ω = ω2 gần giá trị nào nhất sau đây:
A.0,70 B.0,86 C.0,82 D.0,5
Hướng giải:
Tại điểm cắt của hai đồ thị UL = UC = UR = U = 120 V → R = ZL = ZC
Áp dụng công thức: 1 - 1n = R2C2L=R22ZLZC=12⇒ n = 2
Hệ số công suất cosφ = 21+n = 0,816 Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án C
Đặt điện áp xoay chiều có giá trị hiệu dụng U không đổi nhưng tần số thay đổi được vào hai đầu đoạn mạch gồm điện trở R, cuộn dây thuần cảm có độ tự cảm L và tụ điện có điện dung C mắc nối tiếp. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên L và điện áp hiệu dụng trên C theo giá trị tần số góc ω. Biết ω2– ω1= 140(rad/s). Giá trị ω để điện áp hiệu dụng trên R cực đại gần nhất với giá trị nào sau đây?
A.170 rad/s B.160 rad/s C.180 rad/s D.200 rad/s
Hướng giải:
Tại điểm cắt của hai đồ thị UL = UC = UR = U
Áp dụng công thức: 1 - 1n = R2C2L=R22ZLZC=12⇒ n = 2
Mà 21=LC = n = 2 (1)
Theo đề ta có ωL = ωC + 140 (2)
Giải (1) và (2) ta được ωC = 140 rad/s
Vậy ωR = n.ωC≈ 200 rad/s Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án D

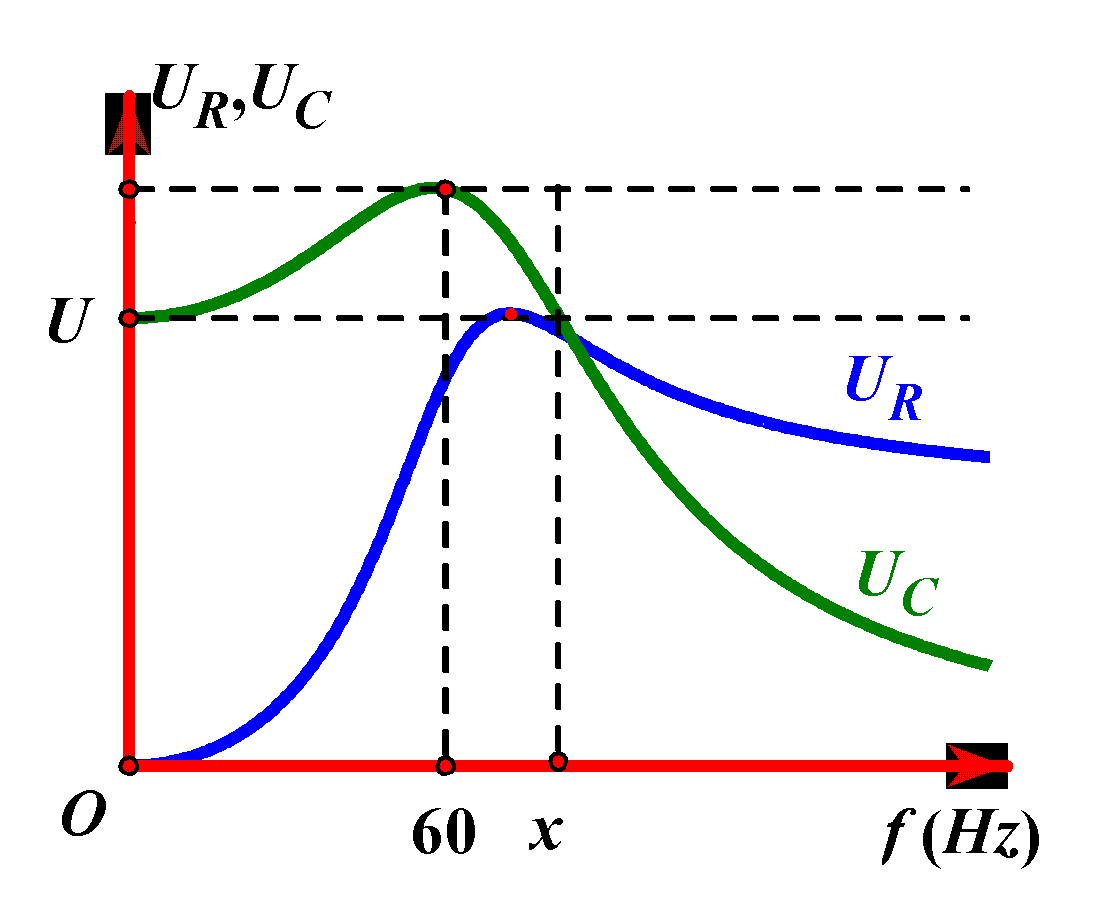

Đặt điện áp xoay chiều u = U2cosωt (U không đổi, ω thayđổi được) vào hai đầu đoạn mạch AB gồm điện trở thuần R, cuộn cảmthuần có độ tự cảm L và tụ điện có điện dung C mắc nối tiếp, với CR2<2L. Đồ thị biểu diễn sự phụ thuộc của điện áp hai đầu điện trở và điện áphai đầu tụ phụ thuộc vào tần số. Giá trị của x gần bằng
A.85Hz. B.75Hz
C.80Hz. D.90Hz
Hướng giải:
Từ đồ thị ta thấy f = 60 Hz thì UCmax.
Khi f = f2 = x thì UC = U
Do đó f2 = fC2≈ 85 Hz Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án A
Cho mạch điện xoay chiều gồm một điện trở thuần, một cuộn cảm thuần và một tụ điện mắc nối
tiếp. Đặt vào hai đầu mạch điện áp xoay chiều có giá trị hiệu dụng không đổi và tần số góc ω thay đổi được.Điện áp hiệu dụng giữa hai bản tụ điện và điện áp hiệu dụng hai đầu cuộn cảm lần lượt là UC, UL phụ thuộc vào ω, chúng được biểu diễn bằng các đồ thị như hình vẽ, tương ứng với các đường UC, UL. Khi ω = ω1thìUC đạt cực đại Um, Khiω = ω2 thì UL đạt cực đại Um.Giá trị của ω1và ω2gần giá trị nào nhất sau đây:
A.285 rad/s; 380 rad/s B.175 rad/s; 370 rad/s C.230 rad/s; 460 rad/s D.270 rad/s; 400 rad/s
Hướng giải:
Từ đồ thị ta được U = 120 V và Um = 180 V
Tại giao điểm của 2 đồ thị: UL = UC→ ωCH = ωR = 330 rad/s
Áp dụng công thức UCmax=ULmax=U1-1n2 hay 180 = 120 1-1n2→ n = 35
Vậy ω1 = Rn ≈ 285 rad/s và ω2 = n.ωR ≈ 382 rad/s Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án A
Đặt điện áp u = U2cos100πt V (U không đổi còn ω thay đổi) vào hai đầu đoạn mạch AB mắc nối tiếp gồm điện trở thuần R, cuộn cảm thuần có độ tự cảm L và tụ điện có điện dung C. Đồ thị phụ thuộc ω của điện áp hiệu dụng trên tụ và điện áp hiệu dụng trên cuộn cảm như hình vẽ. Giá trị b gần giá trị nào nhất sau đây?
A.330 V B.345 V
C.310 V D.325 V
Hướng giải:
Áp dụng công thức: ULmax= UCmax= U1-n-2 ULmax=UCmax=360;U=200 → n = 91428
⇒2149 = n-1 = 1 - R2C2L=1-R22ZLZC=1-UR22ULUC UL=UC=b;UR=U=200→ b = 344,5 Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án B
{Bí quyết luyện thi THPT QG 2107 Tập 4 – Chu Văn Biên – trang 418}
Đặt điện áp u = U2cos100πt V (U không đổi còn ω thay đổi) vào hai đầu đoạn mạch AB mắc nối tiếp gồm điện trở thuần R, cuộn cảm thuần có độ tự cảm L và tụ điện có điện dung C. Đồ thị phụ thuộc ω của điện áp hiệu dụng trên tụ và điện áp hiệu dụng trên cuộn cảm như hình vẽ (A, B là các đỉnh của đồ thị). Giá trị của x gần giá trị nào nhất sau đây?
A.55 V B.51 V
C.48 V D.60 V
Hướng giải:
{Đường qua gốc tọa độ của UL}
Từ UL = I.ZL = U04-2n-102+1; UC = I.ZC = U04-2n-102+1
Từ đồ thị: n = LC = 4 và tại điểm cắt nhau ω = ω0 nên UL0 = UC0 = 5010 tại vị trí ω = 0,5ω0 thì
xUL0=14-2.4-1+10,54-2.4-1.0,52+1⇒ x = 50 V Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án B
{Bí quyết luyện thi THPT QG 2107 Tập 4 – Chu Văn Biên – trang 418}
Đặt điện áp xoay chiều có giá trị hiệu dụng U không đổi nhưng tần số thay đổi được vào hai đầu đoạn mạch AB gồm điện trở R, cuộn dây thuần cảm có độ tự cảm L và tụ điện có điện dung C mắc nối tiếp. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên L và điện áp hiệu dụng trên C theo giá trị tần số góc ω. Khi ω= 250π rad/s thì hệ số công suất của đoạn mạch AB gần nhất với giá trị nào sau đây?
A.0,625 B.0,509
C.0,504 D.0,615
Hướng giải:
Từ đồ thị ta thấy ωC = 50π rad/s; ωL = 200π rad/s; ωR = 100π rad/s
Ta có n = LC = 4
Khi UCmax:→Chuẩn hóa số liệu ta được {R=2n-2 =6 ZL=1 ZC=n=4
Khi ω = ω’ = 250π rad/s = 5ωC→ ZL’ = 5ZL; ZC’ = 15ZC
→Chuẩn hóa số liệu ta được {R=2n-2 =6 ZL'=5 ZC=45
→ cosφ’ = RR2+ZL'-ZC'2=662+5-452≈ 0,504 Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án C
Đặt điện áp xoay chiều có giá trị hiệu dụng U không đổi nhưng tần số f thay đổi được vào hai đầu đoạn mạch AB mắc nối tiếp gồm cuộn dây thuần cảm có độ tự cảm L, điện trở R và tụ điện có điện dung C. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên L và điện áp hiệu dụng trên C theo giá trị tần số góc ω. Khi điện áp hiệu dụng trên đoạn chứa RL cực đại thì hệ số công suất của mạch AB gần nhất với giá trị nào sau đây?
A.0,948 B.0,945
C.0,875 D.0,879
Hướng giải:
Từ đồ thị ta được UL = UC = 45U
Ta xét p2 – p = CR22L =U22ULUC = U22.4U5.4U5 = 2532
Giải ra được p ≈ 1,516
Khi URLmax→Chuẩn hóa số liệu ta được cosφ = 2p22p2+p-1= 0,948 Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án A
Đặt điện áp u = U2cosωt (V) (U không đổi, ω thay đổi được) vào hai đầu đoạn mạch mắc nối tiếp gồm cuộn cảm thuần có độ tự cảm L, điện trở thuần R và tụ điện có điện dung C. Hình vẽ là đồ thị phụ thuộc ω của điện áp hiệu dụng trên L và điện áp hiệu dụng trên C. Tỉ số ∆1∆2 gần giá trị nào nhất sau đây?
A.0,519 B.0,513
C.0,517 D.0,515
Hướng giải:
Khi ω = 0 thì U = 120 V

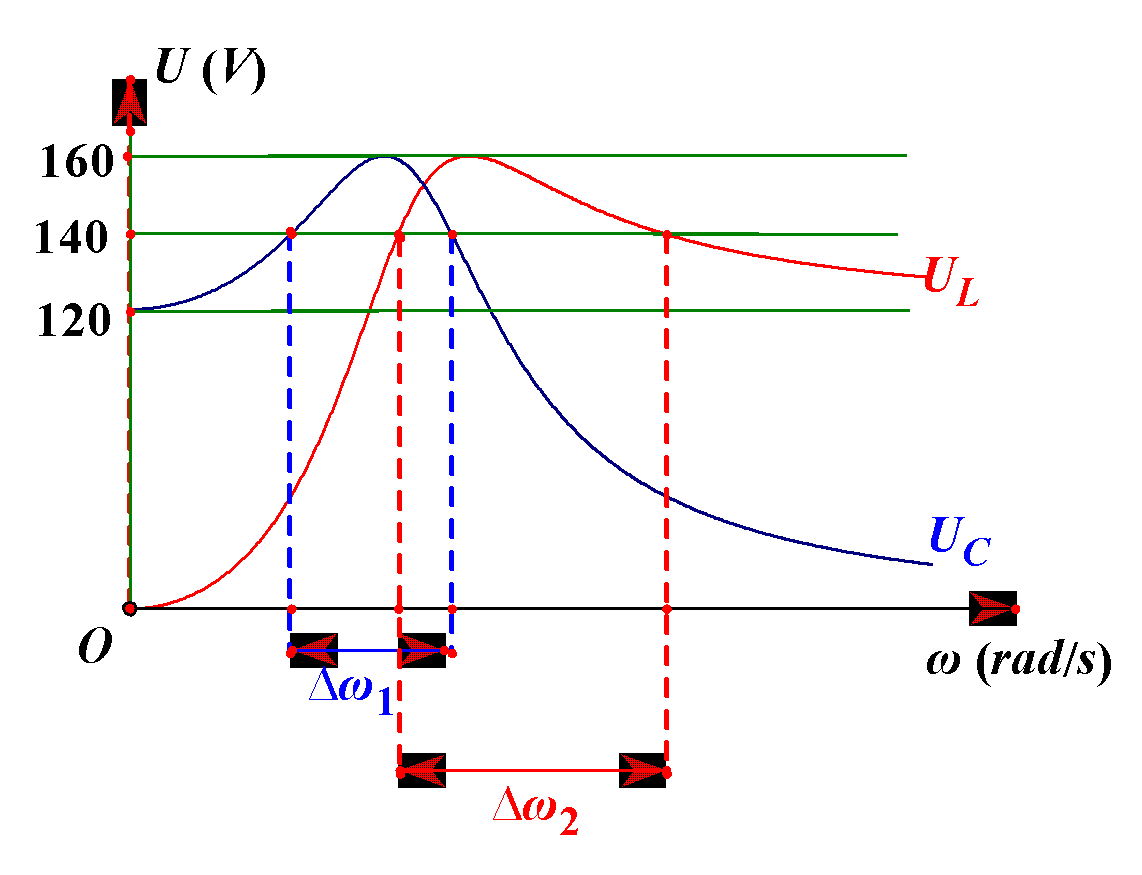

Gọi ω1’ và ω1 lần lượt là giá trị của tần số góc để UC có cùng giá trị
Gọi ω2’ và ω2 lần lượt là giá trị của tần số góc để UL có cùng giá trị
Gọi k = ULU=UCU=140120> 1
Áp dụng công thức 1-k-2=12=1'2'=1-1'2-2'=∆1∆2=137 = 0,515 Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án D
{Sách bí quyết luyện thi tập 4 – Chu Văn Biên – trang 253, 259}

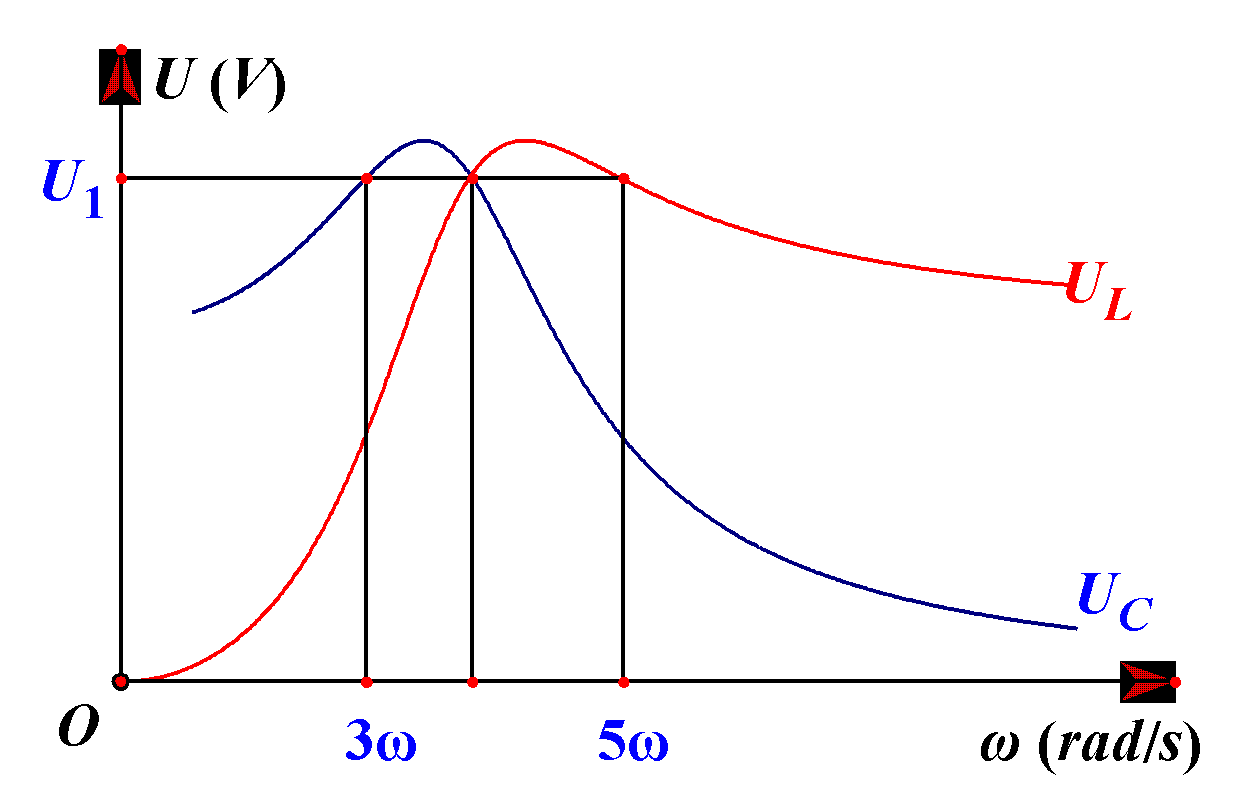

Đặt điện áp u = 1502cosωt (V) (ω thay đổi được) vào hai đầu đoạn mạch mắc nối tiếp gồm cuộn cảm thuần có độ tự cảm L, điện trở thuần R và tụ điện có điện dung C. Hình vẽ là đồ thị phụ thuộc ω của điện áp hiệu dụng trên L và điện áp hiệu dụng trên C. Giá trị của U1 gần giá trị nào nhất sau đây?
A.270 V B.180 V
C.200 V D.250 V
Hướng giải:
Áp dụng công thức 1'2'=12=1-k-2 và 1'2= 12'=1LC
1=2'=R=1LC→ 1'=3ω; 2=5ω {1=R= 15ω k=0,510U1=kU=7510 V Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án D
{Sách bí quyết luyện thi tập 4 – Chu Văn Biên – trang 253, 260}

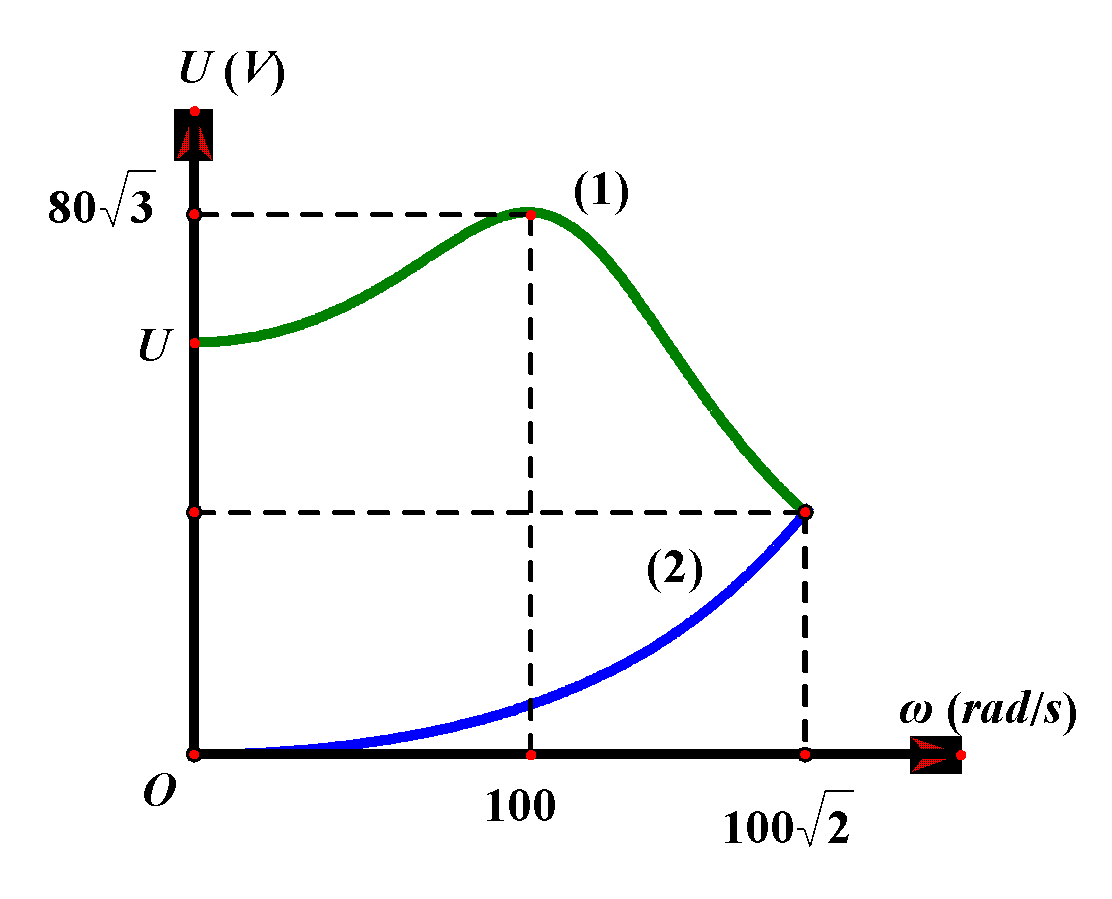

Người ta thực hiện thí nghiệm khảo sát sự phụ thuộc các điện áp hiệu dụng UL, UC của một đoạn mạch RLC mắc nối tiếp (cuộn dây thuần cảm) theo tần số góc ω (từ 0 rad/s đến 1002rad/s) và vẽ được đồ thị như hình bên. Đồ thị (1) biểu thị sự phụ thuộc của UC vào ω, đồ thị (2) biểu thị sự phụ thuộc của UL vào ω. Giá trị hiệu dụng của điện áp xoay chiều đặt vào hai đầu đoạn mạch trong thí nghiệm có giá trị gần nhất với giá trị:
A.240 V B.120 V
C.160 V D.200 V
Hướng giải:
Tại điểm giao của hai đồ thị thì UL = UC→ (cộng hưởng) ωR = 1002 rad/s
Khi ω = ωC = 100 rad/s thì UCmax
Ta có ωC = Rn→ 100 = 1002n→ n = 2
Áp dụng công thức UCmax = U1-n-2→ Giải ra được U = 120 V Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án B
Đặt điện áp xoay chiều có giá trị hiệu dụng U và tần số f không đổi vào hai đầu đoạn mạch AB mắc nối tiếp theo thứ tự gồm cuộn cảm thuần có cảm kháng ZL thay đổi được, điện trở R và tụ điện có dung kháng ZC. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên đoạn RL và điện áp hiệu dụng trên R theo ZL. Giá trị ZCR gần nhất với giá trị nào sau đây?
A.2,5 B.1,1
C.0,98 D.0,36
Hướng giải:
Ta có UR = U.RR2+ZL-ZC2→ URMax khi ZL = ZC và URmax = U = 5 ô
Khi ZL = 0 thì UR = U.RR2+ZC2 ≈ 3,55U →RR2+ZC2 = 3,55
→ 25R2 = 12,25R2 + 12,25ZC2
→ZCR=12,7512,25 = 1,02 Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án C
Đặt điện áp xoay chiều có giá trị hiệu dụng U và tần số f không đổi vào hai đầu đoạn mạch AB mắc nối tiếp theo thứ tự gồm cuộn cảm thuần có cảm kháng ZL thay đổi được, điện trở R và tụ điện có dung kháng ZC. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên đoạn RL và điện áp hiệu dụng trên R theo ZL. Nếu nối tắt cuộn cảm thì cường độ dòng điện qua mạch gần nhất với giá trị nào sau đây?
A.2,5 A B.3,1 A
C.2,8 A D.2,1 A
Hướng giải:
Tương tự câu trên, từ đồ thị ta có được URmax = U = 100 V
Khi ZL = 64 Ω thì URLmax = 85.URmax = 160 V
Mà URLmax = U1-ZCZLhay 160 = 1201-ZC64→ ZC = 28 Ω
Từ kết quả câu trên ta có R = ZC1,02 = 27,5 Ω
Vậy khi cuộn cảm nối tắt thì I = UR2+ZC2 = 2,55 A Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án A
Đặt điện áp xoay chiều có giá trị hiệu dụng U không đổi nhưng tần số thay đổi được vào hai đầu đoạn mạch gồm điện trở R, cuộn dây thuần cảm L và tụ điện mắc nối tiếp. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên L và bình phương hệ số công suất cos2φ của đoạn mạch theo giá trị tần số góc ω. Giá trị U gần nhất với giá trị nào sau đây?
A.0,5 V B.1,6 V
C.1,3 V D.11,2 V
Hướng giải:
Từ đồ thị ta thấy ULmax = 2 V
Khi ULmax thì hệ số công suất: cos2φ = 21+n hay 0,8 = 21+n → n = 1,5
Mà ULmax=U1-n-2 hay 2 = U1-1,5-2 → U = 253 V ≈ 1,5 V Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án B
Đặt điện áp xoay chiều có giá trị hiệu dụng U không đổi nhưng tần số thay đổi được vào hai đầu đoạn mạch gồm điện trở R = 1,5 Ω, cuộn dây thuần cảm L và tụ điện mắc nối tiếp. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên L và bình phương hệ số công suất cos2φ của đoạn mạch theo giá trị tần số góc ω. Khi điện áp hiệu dụng trên L cực đại thì mạch tiêu thụ công suất có giá trị gần nhất với giá trị nào sau đây?
A.0,5 W B.1,6 W
C.1,3 W D.9,2 W
Hướng giải:
Từ đồ thị ta thấy ULmax = 2 V
Khi ULmax thì hệ số công suất: cos2φ = 21+n hay 0,8 = 21+n → n = 1,5
Mà ULmax=U1-n-2 hay 2 = U1-1,5-2 → U = 253 V
Vậy công suất ứng với ULmax: P = U2Rcos2φ = 1,19 W Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án C
Đặt điện áp xoay chiều có giá trị hiệu dụng U không đổi nhưng tần số thay đổi được vào hai đầu đoạn mạch gồm điện trở R = 1,5 Ω, cuộn dây thuần cảm L và tụ điện mắc nối tiếp. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên L và bình phương hệ số công suất cos2φ của đoạn mạch theo giá trị tần số góc ω. Khi điện áp u = 2U2cos100πt V thì mạch tiêu thụ công suất có giá trị gần nhất với giá trị nào sau đây?
A.1,2 W B.5,2 W
C.1,3 W D.5,3 W
Hướng giải:
Với ω = 144π rad/s
Từ đồ thị ta thấy ULmax = 2 V
Khi ULmax thì hệ số công suất: cos2φ = 21+n → 0,8 = 21+n → n = 1,5
Mà ULmax=U1-n-2 hay 2 = U1-1,5-2 → U = 253 V
Với n-1 = 1 - CR22L hay 11,5=1-2,25C2L→ C = 827L (1)
Mặt khác cos2φ = R2R2+ZL-ZC2→ 0,8 = 2,252,25+144πL-1144πC2 (2)
Giải hệ (1) và (2) → L = 4,97.10-3 H và C = 1,47.10-3 F
Với ω = 100π rad/s và U’ = 2U = 453→ P = RU2R2+L.ω-1Cω2 = 1,5.45321,52+4,97.10-3.100π-11,47.10-3.100π2 = 5,11 W Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án B
Đặt điện áp xoay chiều có giá trị hiệu dụng và tần số không đổi vào hai đầu đoạn mạch gồm biến trở R, cuộn dây thuần cảm L và tụ điện mắc nối tiếp. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của công suất tỏa nhiệt P trên biến trở R và điện áp hiệu dụng trên đoạn chứa RL theo giá trị R. Dung kháng của tụ có giá trị gần nhất với giá trị nào sau đây?
A.150 Ω B.180 Ω
C.279 Ω D.245 Ω
Hướng giải:
Dễ dàng xác định được đường nằm trên biểu diễn URL và đường nằm dưới biểu diễn P
Ta có P = RU2R2+ZL-ZC2→{R=160Ω→ Pmax=U22R hay 125=U22.160→U=200 V R=20Ω→P=30=30.2002302+ZL-ZC2ZL-ZC2=39100 Ω2*
Ta lại có URL = U.R2+Lω2R2+Lω-1Cω2→ Khi R = 40 Ω thì URL = 120 V = 125.402+ZL2402+ZL-ZC2; kết hợp với (*)
⇒ 120 = 125.402+ZL2402+39100→ ZL ≈ 59 Ω thay vào (*) → ZC = 256,7 Ω Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án D

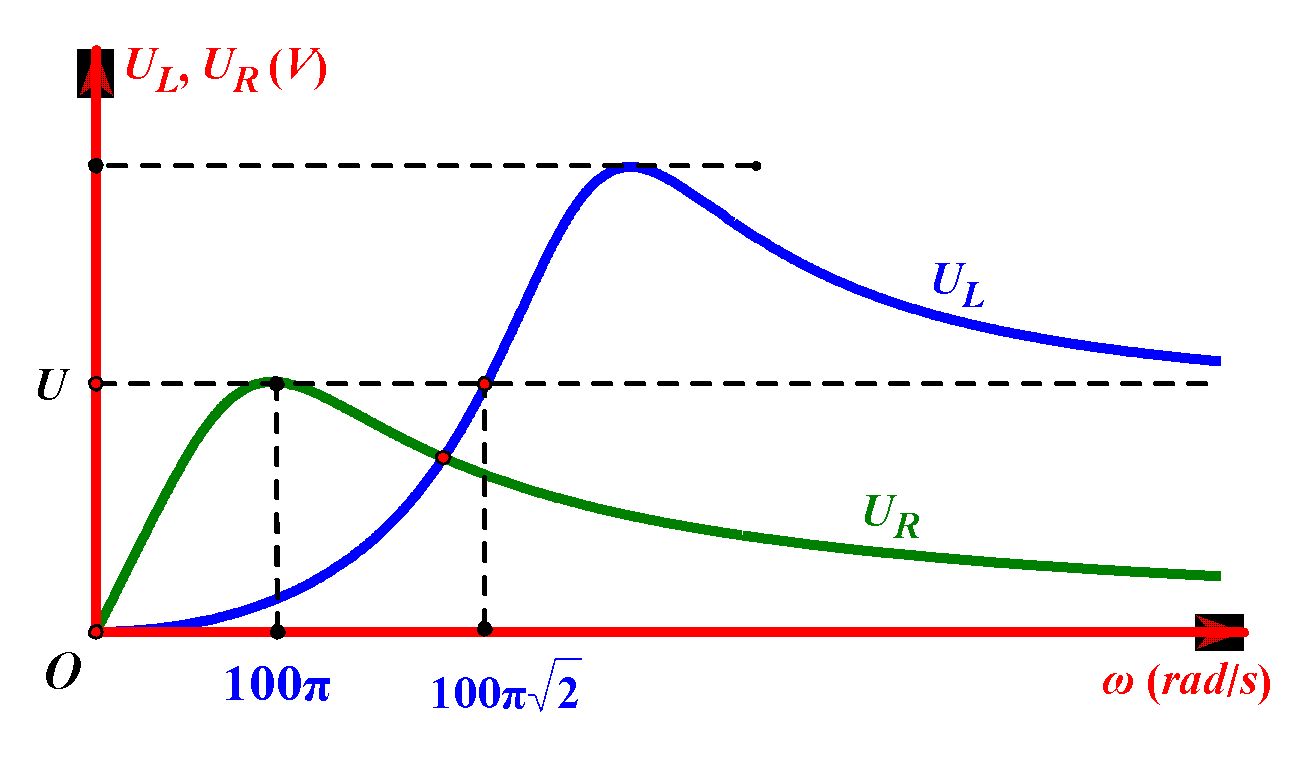

Đặt vào hai đầu đoạn mạch điện áp u = U2cosπωt V (Trong đó U không đổi và ωthay đổi được) vào đoạn mạch bao gồm 3 phần tử mắc nối tiếp. Điện trở thuần R=52Ω, tụ điện có điện dung C và cuộn cảm thuần L.Đồ thị biểu diễn sự phụ thuộc của UL và UR được mô tả như hình bên. Giá trị của L và C là
A.L =0,12H; C = 2.10-3F
B.L = 0,13 H; C = 3.10-3F
C.L = 0,15 H; C = 10-35F
D.L = 0,1 H; C = 10-3F
Hướng giải:
Xét UL ứng với 2 giá trị của ω mà UL như nhau, ta có 2L2=112+122 hay 2L2=1100π22+12
→ ωL = 200π rad/s (giá trị cho ULmax)
Với UR, khi ω = ωR = 100π rad/s thì URmax = U → cộng hưởng
→{L= n.R R=1LC hay {200π= n.100π→n=4 LC=1100π2 →{1n=0,25=1-CR22L LC=1100π2
R=52→ L = 0,13 H và C = 3.10-3F Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án B
Đặt điện áp xoay chiều có giá trị hiệu dụng U không đổi nhưng tần số thay đổi được vào hai đầu đoạn mạch gồm điện trở R, cuộn dây thuần cảm có độ tự cảm L và tụ điện có điện dung C mắc nối tiếp (sao cho R2C < 4L). Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên đoạn RL và bình phương hệ số công suất cos2φ của đoạn mạch theo giá trị tần số góc ω. Giá trị U gần nhất với giá trị nào sau đây?
A.1,9 V B.1,5 V
C.1,3 V D.1,2 V
Hướng giải:
Theo giả thuyết thì R2C < 4L hay CR22L= p2 – p < 2
Từ đồ thị ta thấy URL = 2 V khi cos2φ = 0,9
Áp dụng công thức cos2φ = 2p22p2+p-1 = 0,9 →{p=3 (loại) p=1,5
URLmax=U1-1p2→ U =URLmax1-1p2 = 233 ≈ 1,15 V Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án D

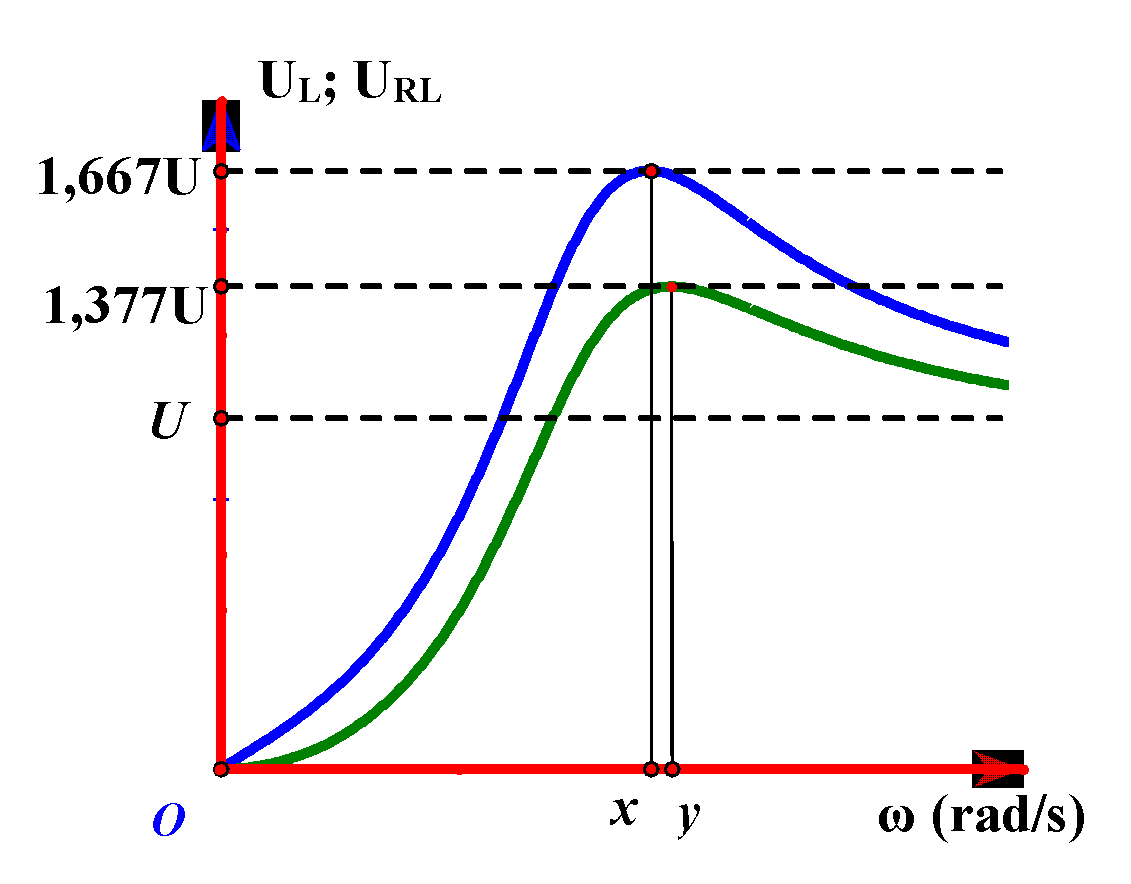

Đặt điện áp xoay chiều có giá trị hiệu dụng U không đổi nhưng tần số thay đổi được vào hai đầu đoạn mạch gồm điện trở R, cuộn dây thuần cảm có độ tự cảm L và tụ điện có điện dung C mắc nối tiếp. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên đoạn RL và điện áp hiệu dụng trên L theo giá trị tần số góc ω. Biết y2 – x2 = 99 (rad2/s2). Giá trị ω để điện áp hiệu dụng trên R cực đại gần nhất với giá trị nào sau đây?
A.30 rad/s B.21 rad/s C.25 rad/s D.19 rad/s
Hướng giải:
Vì URL = UR2+ZL2R2+ZL-ZC2> UL = U.ZLR2+ZL-ZC2→ đường nằm trên biểu diễn URL
→URLmax = 1,667U; ULmax = 1,277U
Áp dụng công thức URLmax=U1-1p2→ 1,667U = U1-1p2→[p=1,25 p=-1,25 (loại)
Mà URmax khi mạch cộng hưởng → ωR = RLp = x1,25(1)
Mặt khác ULmax=U1-1n2 hay 1-1n2 = 11,377→ n ≈ 1,4546
Mà ωL = nωR→ ωR = Ln = y1,2 (2)
Từ (1) và (2) →y1,2 = x1,25; kết hợp với giả thuyết y2 – x2 = 99
→y = 25,5 rad/s → ωCH = y1,2 = 21,27 rad/s Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án B
Đặt điện áp xoay chiều có giá trị hiệu dụng U không đổi nhưng tần số thay đổi được vào hai đầu đoạn mạch gồm điện trở R, cuộn dây thuần cảm có độ tự cảm L và tụ điện có điện dung C mắc nối tiếp. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên L và điện áp hiệu dụng trên C theo giá trị tần số góc ω. Biết y – x = 44 (rad/s). Giá trị ω để điện áp hiệu dụng trên R cực đại gần nhất với giá trị nào sau đây?
A.130 rad/s B.121 rad/s C.125 rad/s D.119 rad/s
Hướng giải:
Áp dụng ULmax=U1-1n2→ n = 1,44
Mà ωL = nωR hay y = 1,2ωR (1) và ωC = Rn hay x =R1,2 (2)
Từ (1) và (2) →y1,2= 1,2x; kết hợp với giả thuyết y – x = 44
→ x = 100 rad/s
⇒ ωR = 120 rad/s Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án B

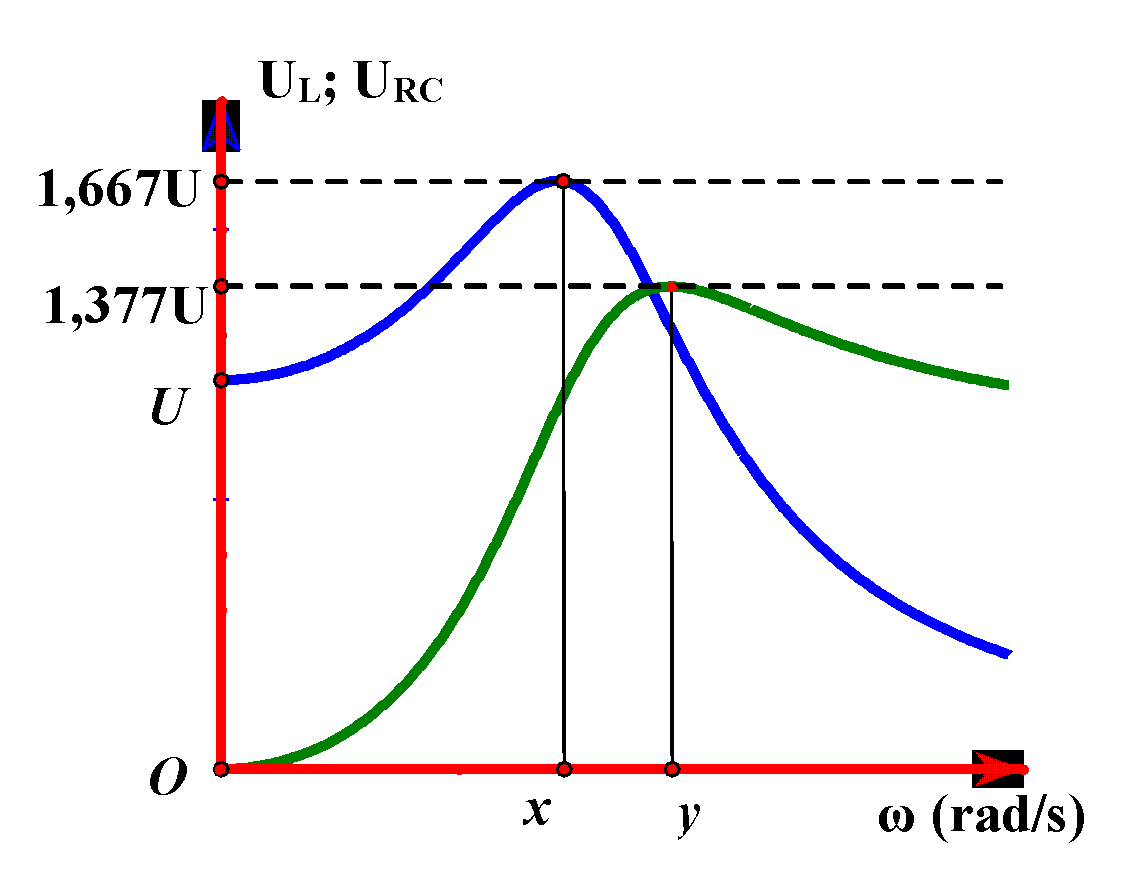

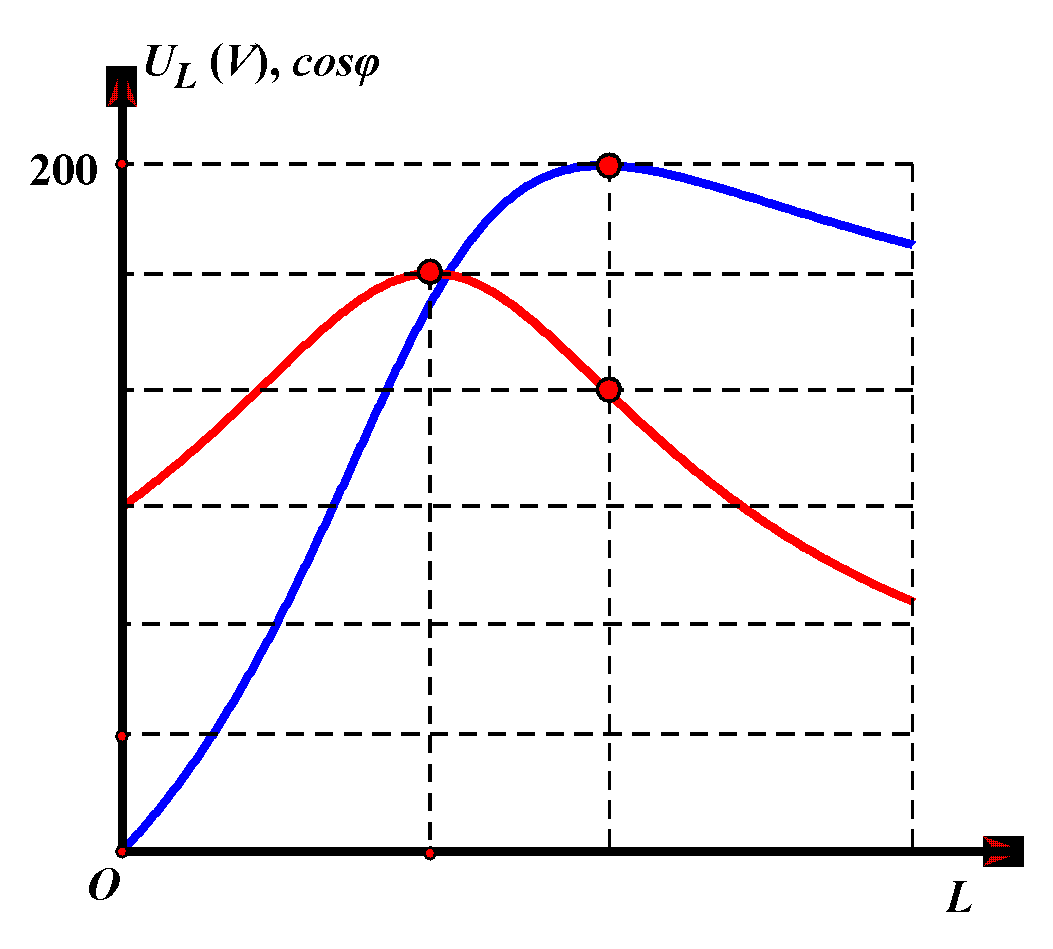

Đặt điện áp xoay chiều có giá trị hiệu dụng U không đổi nhưng tần số thay đổi được vào hai đầu đoạn mạch gồm điện trở R, cuộn dây thuần cảm có độ tự cảm L và tụ điện có điện dung C mắc nối tiếp. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên đoạn RC và điện áp hiệu dụng trên L theo giá trị tần số góc ω. Tính tỉ số yx gần nhất với giá trị nào sau đây?
A.1,34 B.1,25
C.1,44 D.1,38
Hướng giải:
Vì URC = UR2+ZC2R2+ZL-ZC2> UL = U.ZCR2+ZL-ZC2→ đường nằm trên biểu diễn URC
Áp dụng URCmax = 1,667U; UCmax = 1,277U
Áp dụng công thức URCmax=U1-1p2→ 1,667U = U1-1p2→[p=1,25 p=-1,25 (loại)
Mà URmax khi mạch cộng hưởng → ωR = ωRCp = 1,25x (1)
Mặt khác ULmax=U1-1n2 hay 1-1n2 = 11,377→ n ≈ 1,4546
Mà ωL = nωR→ ωR = Ln = y1,2 (2)
Từ (1) và (2) →y1,2 =1,25x
→yx = 1,21,25 = 1,34 Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án A
Đặt điện áp xoay chiều có giá trị hiệu dụng U không đổi và tần số không đổi vào hai đầu đoạn mạch AB mắc nối tiếp theo thứ tự gồm cuộn cảm thuần có cảm kháng ZL, điện trở R và tụ điện có cảm kháng ZC thay đổi được. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên C và điện áp hiệu dụng trên đoạn RC theo ZC. Giá trị ZL gần nhất với giá trị nào sau đây?
A.48 Ω B.61 Ω
C.44 Ω D.32 Ω
Hướng giải:
Áp dụng công thức (Khi C thay đổi): {UCmax =U1-ZLZC1=UZLZC1R URCmax=U1-ZLZC2 →UCmaxURCmax=1-ZLZC21-ZLZC1
⇒260300= 1-ZL901-ZL122⇒ ZL = 50 Ω
Với R = ZLZC1-ZL2 = 60 Ω Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án B
Đặt điện áp xoay chiều có giá trị hiệu dụng U và tần số f không đổi vào hai đầu đoạn mạch AB mắc nối tiếp theo thứ tự gồm cuộn cảm thuần có cảm kháng ZL, điện trở R và tụ điện có dung kháng ZC thay đổi được. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên C và điện áp hiệu dụng trên đoạn RC theo ZC. Giá trị U gần nhất với giá trị nào sau đây?
A.195 V B.218 V
C.168 V D.250 V
Hướng giải:
Áp dụng công thức (Khi C thay đổi):
{UCmax =U1-ZLZC1=UZLZC1R URCmax=U1-ZLZC2(*) →UCmaxURCmax=1-ZLZC21-ZLZC1
⇒260300= 1-ZL901-ZL122⇒ ZL = 50 Ω
Từ (*) → U = URCmax.1-ZLZC2 = 3001-5090 = 230 V Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án B
Cho đoạn mạch có R, L, C mắc nối tiếp, trong đó giá trị điện dung C thay đổi được. Điện áp xoay chiều đặt vào hai đầu đoạn mạch có giá trị hiệu dụng U và tần số f không đổi. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng UC giữa hai bản tụ điện và tổng trở Z của đoạn mạch theo giá trị của điện dung C. Giá trị của U gần nhất với giá trị nào sau đây?
A.40 V. B.35 V. C.50 V. D.45 V.
Hướng giải:
Chuẩn hóa
Từ hình vẽ ta thấy đường biểu diễn điện áp UC là đường có cực đại và đường còn lại là Z
Đường tổng trở
{ZC2=310 ZC4=15 Z2=Z4 →R2+ZL-ZC22 = R2+ZL-ZC42→ ZL = ZC4+ZC22 = 14
Đường UC
{ZC1=1 ZC3=313 UC1=UC3 →UR2+ZL-ZC12.ZC1=UR2+ZL-ZC32.ZC3→ R = 0,235
→ UC1 = I.ZC1 = UR2+ZL-ZC12.ZC1→ U = 39,295 V Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án A

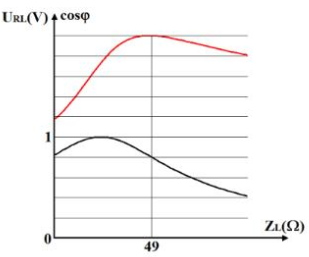

Đặt điện áp xoay chiều có giá trị hiệu dụng U và tần số f không đổi vào hai đầu đoạn mạch AB mắc nối tiếp theo thứ tự gồm cuộn cảm thuần có cảm kháng ZL thay đổi được, điện trở R và tụ điện có dung kháng ZC.Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên đoạn RL và hệ số công suất cosφ của đoạn mạch AB theo ZL. Giá trị U gần nhất với giá trị nào sau đây?
A.1,4 V B.4,3 V
C.2,5 V D.1,2 V
Hướng giải:
Từ đồ thị ta nhận thấy: đường nằm dưới có giá trị cực đại bằng 1 → cosφ và ZL biến thiên (thực tế là L biến thiên vì f không đổi)
Công thức giải nhanh URLmax = Utanφ=U1φ -1 thay số ta được 2 = U10,82-1→ U = 1,5 V Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án A
Đặt điện áp xoay chiều có giá trị hiệu dụng U và tần số f không đổi vào hai đầu đoạn mạch AB mắc nối tiếp theo thứ tự gồm cuộn cảm thuần có cảm kháng ZL thay đổi được, điện trở R và tụ điện có dung kháng ZC.Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên đoạn RL và hệ số công suất cosφ của đoạn mạch AB theo ZL. Giá trị R gần nhất với giá trị nào sau đây?
A.50 Ω B.26 Ω
C.40 Ω D.36 Ω
Hướng giải:
Từ kết quả câu trên ta được U = 1,5 V
Mặt khác URLmax = U1-ZCZL hay 2 = 1,5 1-ZC49→ ZC = 21,4375 Ω
Mà tanφ = ZL-ZCR→ R = ZL-ZCtanφ = 36,75 Ω Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án D
Đặt điện áp xoay chiều có giá trị hiệu dụng U = 100 V, tần số thay đổi được vào hai đầu đoạn mạch AB nối tiếp gồm điện trở R, cuộn dây thuần cảm L và tụ điện C. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên L và bình phương hệ số công suất cos2φ của đoạn mạch AB theo giá trị tần số góc ω. Khi ω = ω2 thì hệ số công suất có giá trị gần nhất với giá trị nào sau đây?
A.0,8 B.0,83
C.0,85 D.0,82
Hướng giải:
Với hai giá trị của ω mà UL như nhau thì ULmax khi 112+122=2L2
Hay 112+12=2L2→ ωL = 2ω1→ n = 2
Khi đó cosφ = 2n+1 = 0,82 Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án D
Đặt điện áp xoay chiều có giá trị hiệu dụng U không đổi nhưng tần số thay đổi được vào hai đầu đoạn mạch điện trở R, cuộn dây thuần cảm có độ tự cảm L và tụ điện có điện dung C mắc nối tiếp. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên RL và điện áp hiệu dụng trên R theo giá trị tần số góc ω. Nếu x = 1,038y thì y gần nhất với giá trị nào sau đây?
A.140 V B.141 V
C.145 V D.138 V
Hướng giải:
Dễ dàng nhận ra được, đường nằm trên biểu diễn URL và đường còn lại biểu diễn UR
Từ đồ thị ta thấy URmax = U ứng với tần số góc ωR
Ta có URL = U.R2+ZL2R2+ZL-ZC2 ; Khi ω = ωR thì mạch cộng hưởng ZL = ZC
→ URL = y = U.R2+ZL2R
Khi ωRL = pωR thì URLmax = U1-1p2 = x
Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án B
Đặt điện áp xoay chiều có giá trị hiệu dụng U không đổi nhưng tần số thay đổi được vào hai đầu đoạn mạch AB mắc nối tiếp gồm cuộn dây thuần cảm có độ tự cảm L, điện trở R và tụ điện có điện dung C. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên RL và điện áp hiệu dụng trên L theo giá trị tần số góc ω. Khi ω = y hệ số công suất của đoạn mạch AB gần nhất với giá trị nào sau đây?
A.0,9625 B.0,8312
C.0,8265 D.0,9025
Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án D
Đặt điện áp xoay chiều có giá trị hiệu dụng không đổi nhưng tần số thay đổi được vào hai đầu đoạn mạch AB mắc nối tiếp gồm cuộn dây thuần cảm có độ tự cảm L, điện trở R và tụ điện có điện dung C. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên đoạn RC theo giá trị tần số góc ω. Nếu tần số cộng hưởng của mạch là 180 Hz thì giá trị f1 gần nhất với giá trị nào sau đây?
A.335 Hz B.168 Hz C.212 Hz D.150 Hz
Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án B
Đặt điện áp xoay chiều có giá trị hiệu dụng U không đổi nhưng tần số thay đổi được vào hai đầu đoạn mạch AB mắc nối tiếp gồm cuộn dây thuần cảm có độ tự cảm L, điện trở R và tụ điện có điện dung C. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng trên L và điện áp hiệu dụng trên C theo giá trị tần số góc ω. Nếu điện áp hiệu dụng trên đoạn chứa RL cực đại khi ω = 100π rad/s thì giá trị x2π gần nhất với giá trị nào sau đây?
A.35 Hz B.43 Hz C.58 Hz D.71 Hz
Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án B
Đặt điện áp xoay chiều AB gồm: đoạn mạch AM chứa điện trở thuần R = 90 Ω và tụ điện C = 35,4 μF, đoạn mạch MB gồm hộp X chứa 2 trong 3 phần tử mắc nối tiếp (điện trở thuần R0; cuộn cảm thuần có độ tự cảm L0, tụ điện có điện dung C0). Khi đặt vào hai đầu AB một điện thế xoay chiều có tần số 50 Hz thì ta được đồ thị sự phụ thuộc của uAM và uMB thời gian như hình vẽ (chú ý 903 = 156). Giá trị của các phần tử chứa trong hộp X là
A.R0 = 60 Ω, L0 = 165 mH
B.R0 = 30 Ω, L0 = 95,5 mH
C.R0 = 30 Ω, C0 = 106 μF
D.R0 = 60 Ω, C0 = 61,3 μF
Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án B
Một mạch điện xoay chiều gồm các phần tử R, L, C mắc nối tiếp theo thứ tự đó (các giá trị R, C cố định; L có thể thay đổi). Đặt vào hai đầu đoạn mạch một điện áp xoay chiều có giá trị hiệu dụng và tần số không đổi. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hai đầu cuộn cảm và hệ số công suất cosφ của đoạn mạch theo giá trị của hệ số tự cảm L. Tại thời điểm L = L0, hệ số công suất hai đầu đoạn mạch chứa phần tử R, L là
A.0,96 B.0,69
C.0,75 D.0,82
Như vậy, Blog Góc Vật Lí đã hướng dẫn bạn chọn được đáp án
Đoạn mạch điện ghép nối tiếp gồm: điện trở thuần R = 52 Ω, tụ điện có điện dung C và cuộn cảm thuần L. Đặt vào hai đầu đoạn mạch điện áp xoay chiều có giá trị hiệu dụng là U và tần số góc ω thay đổi được. Khảo sát sự biến thiên của hiệu điện thế hiệu dụng 2 đầu điện trở UR và hiệu điện thế hiệu dụng hai đầu cuộn cảm UL và tần số góc ω ta vẽ được đồ thị UR = fR(ω) và UL = fL(ω) như hình vẽ bên. Với ω1 = 100π rad/s, ω2 =1002π rad/s. Giá trị của L và C là
A.L = 0,12 H; C = 2.10-3 F B.L = 0,13 H; C = 3.10-3 F
C.L = 510π H; C = 10-35 F D.L = 110π H; C = 10-3 F

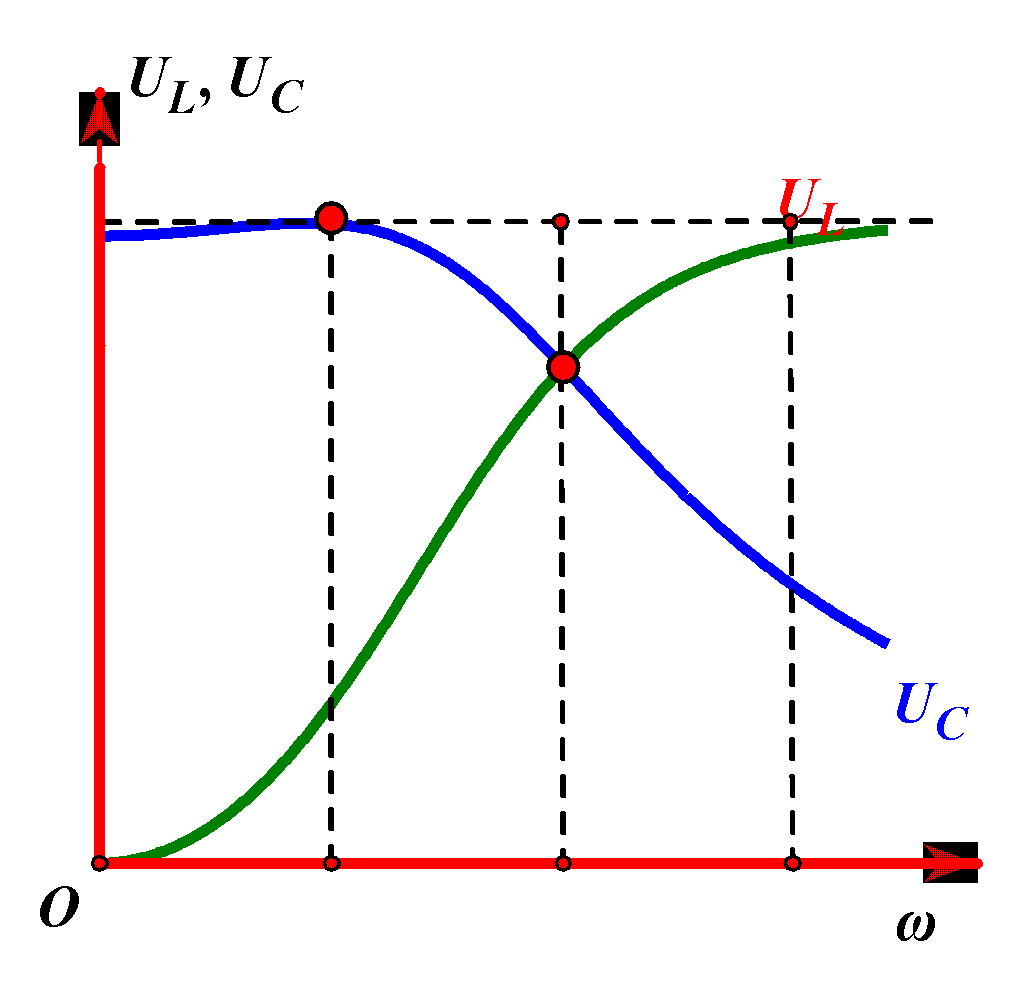

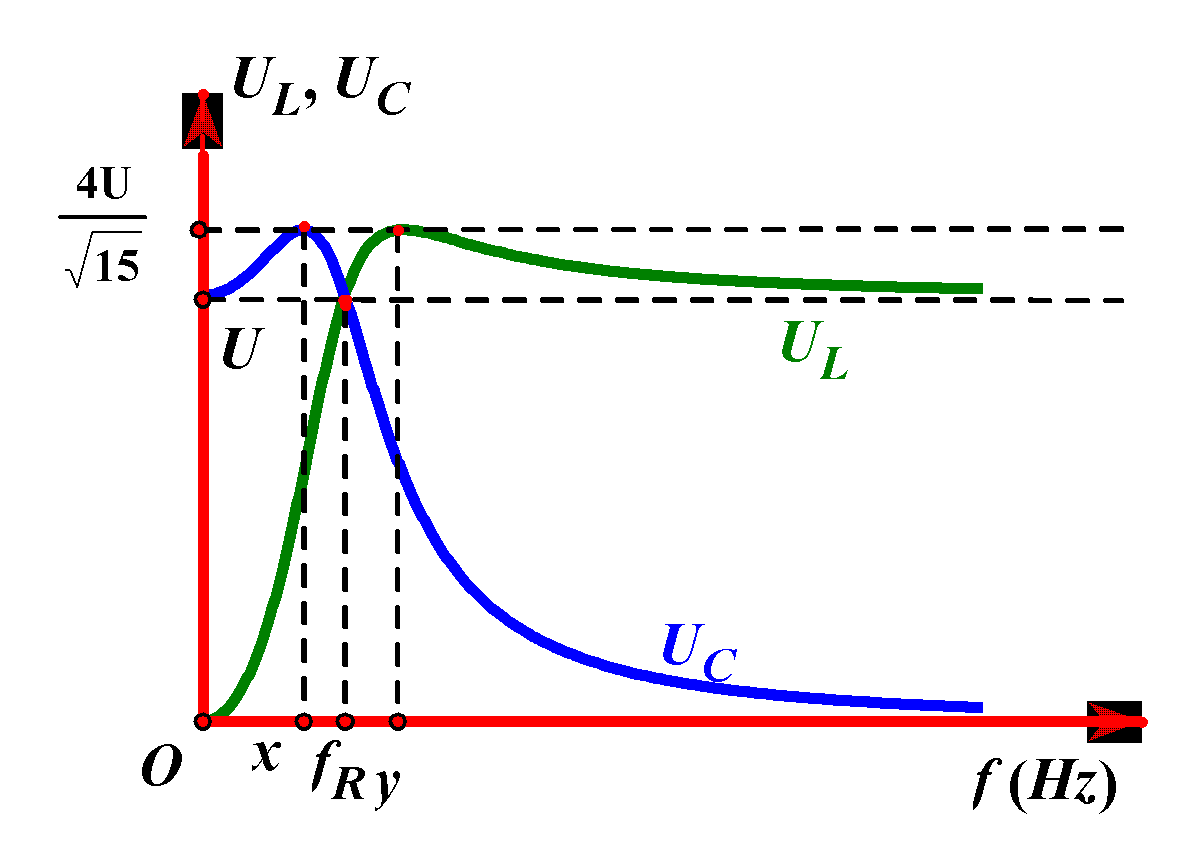

Cho mạch điện RLC ghép nối tiếp. Đặt vào hai đầu đoạn mạch một hiệu điện thế xoay chiều có giá trị hiệu dụng không đôi và tần số góc ω thay đổi được. Điện áp hiệu dụng giữa hai đầu bản tụ điện C và hai đầu cuộn thuần cảm L được biểu diễn như hình vẽ. Khi ω = ω1 thì UCmax = Um, ω = ω2 thì ULmax = Um. Giá trị Um gần giá trị nào nhất sau đây
A.170V B.174V
C.164V D.155V
Hướng giải:
Từ đồ thị ta thấy U = 120 V = UC = UR khi ω = 0
Tại điểm giao của đồ thị (cộng hưởng): UC = UL = 150 V
Áp dụng công thức 1n = 1 - CR22L = 1 - UR22ULUC = 1 - 12022.150.150 = 1725
Tiếp tục áp dụng công thức Um = UCmax = ULmax = U1-n-2 = 163,66 V Như vậy, Blog Góc Vật Lý đã hướng dẫn bạn chọn được đáp án C.
>>> Liên quan tới chủ đề luyện thi này:
Nguồn bài viết: https://buicongthang.blogspot.comBạn muốn tìm kiếm gì khác không?
Bạn muốn tìm kiếm gì không?
Nhận xét
Đăng nhận xét
Bạn có muốn Tải đề thi thử File Word, Thi Trắc nghiệm Online Free, hay Luyện thi THPT Môn Vật lí theo Chủ đề không? Hãy để lại ý kiến trao đổi nhé.
