Đại lượng nào sau đây được gọi là hệ số công suất của mạch điện xoay chiều Hệ số công suất là gì? Ký hiệu là cos 𝝋 nhé Với S = U.I - là công suất biểu kiến, lớp lớn mới cần, học dưới lớp 12 ta không cần để ý tới tích S = U.I làm gì nhé. Các công thức liên quan tới hệ số công suất Blog Góc Vật lí tổng hợp những công thức liên quan tới hệ số công suất cos 𝝋 cho các em dễ nhớ mà cày bài tập điện cho ngon, nào bất đầu thôi: Công thức tính công suất tiêu thụ: Công thức tính công suất tổn hao trên đường truyền tải điện đi xa: Mạch điện chỉ có mỗi R: Mạch điện chỉ có L: Mạch điện chỉ có C: Mạch nối tiếp cả RLC với nhau mà cuộn dây có r thì cos 𝝋 = R/Z nghĩa là thế này: Hoặc nhìn thế này dễ nhớ vì nó gọn : Từ biểu thức trên, nhân cả tử và mẫu với I thì cũng có: Như vậy, Blog góc vật lý đã tổng hợp các công thức tính hệ số công suất của mạch điện xoay chiều. Hãy làm bài tốt vì góc 𝝋   đó chính là độ lệch pha của điện áp u với dòng điện i chạy qua mạch. Muốn tìm độ lệch pha đó

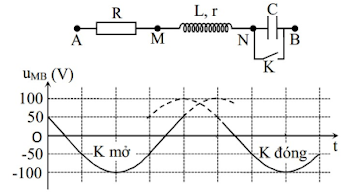

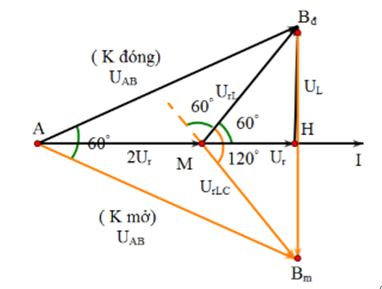

Đặt điện áp (U và không đổi) vào hai đầu đoạn mạch AB. Hình bên là sơ đồ mạch điện và một phần đồ thị biểu diễn sự phụ thuộc của điện áp u MB giữa hai điểm M, B theo thời gian t khi K mở và khi K đóng. Biết điện trở R = 2r. Giá trị của U là A. 122,5 V B. 187,1 V C. 136,6 V D. 193,2 V   Lời giải của Blog Góc Vật lí   Từ đồ thị ta có: Trong một chu kỳ T tương ứng có 6 ô Tại thời điểm t1 khi K đóng đến thời điểm t2 khi K mở lệch nhau 1 ô ⇒ Tức là hai thời điểm K đóng và K mở lệch nhau một khoảng thời gian là Tức là chúng có độ lệch pha Mặt khác: K mở: Lúc đó: Hay Từ hình vẽ ta thấy tam giác ABmBđ là tam giác đều Đáp án A Như vậy bạn đã biết cách Tính hiệu điện thế U giữa hai đầu đoạn mạch RLC nối tiếp khi khóa K mở và đóng .  Bài viết " Mạch điện xoay chiều RLC nối tiếp có khoá K " này thuộc chủ đề Vật lí luyện thi đại học , bạn c

  Blog Góc Vật lí chia sẻ bài viết "Xác định hệ số công suất điện xoay chiều" thuộc chủ đề Hệ số công suất, Điện xoay chiều, Mạch RLC, Xác định hệ số công suất điện xoay chiều .  Cho các phần tử: điện trở thuần R, cuộn cảm thuần L, tụ điện C. Đoạn mạch xoay chiều nào sau đây có hệ số công suất bằng không ? A. R , L , C nối tiếp B. L , R nối tiếp D. L , C nối tiếp      D. C , R nối tiếp Lời giải từ Blog Góc Vật lí

Đoạn mạch AB gồm hai đoạn mạch AM và MB mắc nối tiếp. Đoạn mạch AM gồm điện trở thuần R 1 = 40 Ω mắc nối tiếp với tụ điện có điện dung 10 -3 /4π F, đoạn mạch MB gồm điện trở thuần R 2 mắc nối tiếp với cuộn cảm thuần. Đặt vào A, B điện áp xoay chiều có giá trị hiệu dụng và tần số không đổi thì điện áp tức thời ở hai đầu đoạn mạch AM và MB lần lượt là : và u MB =150cos100πt (V). Hệ số công suất của đoạn mạch AB là  A. 0,86. B. 0,71. C. 0,84. D. 0,91.  Câu 38. Chọn đáp án C ✍   Lời giải: +   +   +   Chọn đáp án C

Blog Góc Vật lí chia sẻ bài viết " Tìm Công suất tiêu thụ đoạn mạch nối tiếp RLC qua đồ thị " thuộc chủ đề  Mạch RLC ,  Vật lí 12 . Bạn có thể tìm đọc lại bài này bởi từ khóa:  Mạch RLC,  Tìm Công suất tiêu thụ đoạn mạch nối tiếp RLC qua đồ thị,  mạch điện xoay chiều. Đoạn mạch AB gồm AM (chứa tụ điện C nối tiếp điện trở R) và đoạn mạch MB (chứa cuộn dây). Đặt vào hai đầu mạch một điện áp xoay chiều ổn định. Đồ thị theo thời gian của u AM và u MB như hình vẽ. Lúc t = 0, dòng điện đang có giá trị và đang giảm. Biết , công suất tiêu thụ của mạch là A. 200 W. B. 100 W. C. 400 W. D. 50 W. Cách giải quyết câu này như sau: Từ đồ thị ta có Tại t = 0 giảm Từ đồ thị ta có phương trình của hiệu điện thế hai đầu mạch AM và MB là Ta thấy t = 0 có và đang giảm nên Như vậy trong mạch lúc này đang có cộng hưởng điện Câu này chọn A nhé. Bài viết này thuộc chủ đề Vật lí, bạn có đóng góp về nội dung bài viết này xin hãy để lại nhận xét cuối bài viết hoặc liên hệ với Admin Blog

Đoạn mạch R,L,C nối tiếp có cộng hưởng điện. Hệ thức nào sau đây là sai : A. ω 2 LC + 1 = 0 B. R = Z C. U L = U C D. ω C = 1/ ω L Tag: Blog Góc Vật lí , bloggocvatli , đề thi , LTĐH , Vật lí 12 ,mạch điện R,L,C Nguồn bài viết: https://buicongthang.blogspot.com Những chú ý khi giải bài toán Vật lí 12 khi mạch điện xoay chiều RLC đang có cộng hưởng điện Khi giải bài toán vật lý 12 liên quan đến mạch điện xoay chiều RLC có cộng hưởng điện, có một số chú ý sau đây: Xác định giá trị của các thành phần R, L, C trong mạch, và tần số của nguồn xoay chiều. Tính toán các giá trị hệ số động và hệ số điện trở của mạch, để xác định tính chất của mạch (hệ số động là tổng của hệ số kháng và hệ số cộng hưởng, và hệ số điện trở là tỉ lệ giữa điện áp và dòng điện trong mạch). Xác định điều kiện để mạch có cộng hưởng điện (tức là tần số của nguồn xoay chiều phải nằm trong khoảng cộng hưởng điện của mạch). Tính toán giá trị của dòng điện và điện áp trong mạch, bằng cách sử dụng công th
