Trong chương trình Vật lí lớp 11 theo bộ sách "Chân trời sáng tạo", một trong những chủ đề quan trọng là mạch nối tiếp và mạch song song. Hôm nay, chúng ta sẽ cùng với Blog Góc Vật lí tìm hiểu chi tiết về hai loại mạch này và cách tính toán các đại lượng liên quan.
Mạch nối tiếp và mạch song song là hai loại mạch điện cơ bản thường gặp trong các thiết bị điện, điện tử
Mạch Nối Tiếp
Khái niệm: Mạch nối tiếp là mạch trong đó các thành phần (như điện trở, tụ điện, cuộn cảm) được nối liên tiếp với nhau, dòng điện phải đi qua tất cả các thành phần đó theo một đường duy nhất.
Đặc điểm của mạch nối tiếp:
Dòng điện qua mỗi thành phần là như nhau.
Hiệu điện thế tổng cộng của mạch bằng tổng các hiệu điện thế trên từng thành phần: U=U1+U2+...+Un

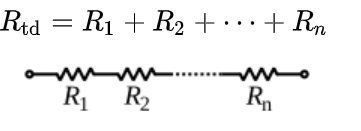

Điện trở tổng của mạch bằng tổng các điện trở thành phần: R=R1+R2+...+Rn .
Ứng dụng: Mạch nối tiếp thường được sử dụng trong các ứng dụng cần sự kiểm soát chặt chẽ của dòng điện qua các thành phần, chẳng hạn như trong các mạch bảo vệ.
Mạch Song Song

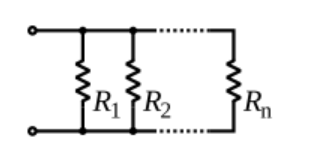

Khái niệm: Mạch song song là mạch trong đó các thành phần được nối song song với nhau, mỗi thành phần có một đường dẫn riêng cho dòng điện.
Đặc điểm của mạch song song:
Hiệu điện thế qua mỗi thành phần là như nhau.
Dòng điện tổng cộng của mạch bằng tổng các dòng điện qua từng thành phần: I=I1+I2+...+In
Điện trở tổng của mạch được tính bằng công thức:
Ứng dụng: Mạch song song thường được sử dụng trong các hệ thống mà sự hỏng hóc của một thành phần không ảnh hưởng đến hoạt động của các thành phần khác, như trong hệ thống điện dân dụng.
Phân Biệt Mạch Nối Tiếp và Song Song

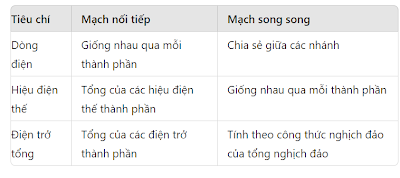

Phân biệt và so sánh Mạch điện Nối Tiếp và mạch điện Song Song
Bài Tập Vận Dụng
Cho mạch điện gồm ba điện trở R1=2Ω, R2=3Ω, R3=5Ω nối tiếp với nhau và được cấp bởi nguồn điện có hiệu điện thế U=10V . Tính dòng điện chạy qua mạch và hiệu điện thế trên mỗi điện trở.
Cho mạch điện gồm hai điện trở R1=4Ω , R2=6Ω nối song song với nhau và được cấp bởi nguồn điện có hiệu điện thế U=12V . Tính dòng điện qua mỗi điện trở và điện trở tổng của mạch.
Hy vọng bài viết này giúp các em hiểu rõ hơn về mạch điện nối tiếp và song song cũng như cách tính toán các đại lượng liên quan. Hãy truy cập Blog Góc Vật Lí để đọc thêm nhiều bài viết hữu ích khác!
Nếu có thắc mắc hoặc cần hỗ trợ, các em đừng ngần ngại để lại bình luận bên dưới hoặc liên hệ trực tiếp với thầy.
Chúc các em học tốt!
Thầy Bùi Công Thắng
